ترانکینگ چیست؟ – تفاوت داکت و ترانکینگ

خرید کابل شبکه

احتمالا شما هم موقع نوسازی و ساخت یک سازه یا هنگام کابل‌کشی لفظ ترانکینگ رو شنیدید و براتون سوال شده که ترانکینگ چیست . در دنیای شبکه، کابل‌ها تجهیزات خیلی مهمی هستن. با استفاده از کابل می‌تونین اجزای یک شبکه رو به هم متصل و داده‌ها رو بین اون‌ها منتقل کنید. اگه تصمیم دارید بستر مناسبی برای کابل‌کشی و راه‌اندازی شبکه داشته باشید، به شما استفاده از ترانکینگ رو پیشنهاد می‌کنیم. در این مقاله با هم به بررسی ماهیت این محاظ و نظم‌دهنده کابل شبکه می‌پردازیم و اون رو از همه‌ی جنبه‌ها بررسی می‌کنیم تا بتونیم تفاوت ترانکینگ و داکت رو بهتر درک کنیم. بریم ببینیم ترانک چیست ؟

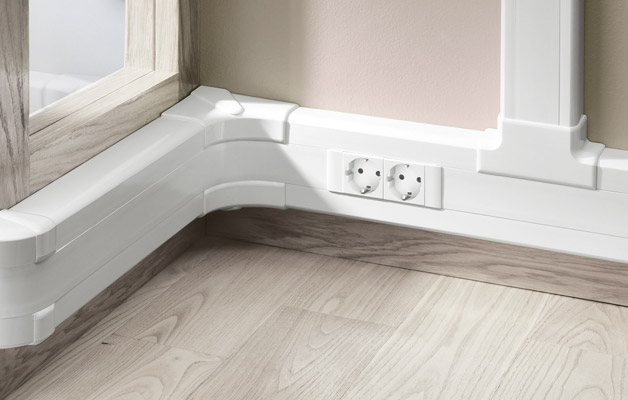

ترانکینگ چیست؟

ترانکینگ چیست ؟

در جواب به سوال “ترانکینگ چیست” باید گفت ترانکینگ (Trunking) که به اسم ترانک هم شناخته میشه، مجموعه‌ای از محفظه‌های در بسته، کانال‌ها و متعلقات مختلفه. این محفظه معمولا از جنس pvc ساخته میشه. البته بعضی از شرکت‌ها abs رو انتخاب می‌کنن تا مقاومت ترانک در برابر آب و حریق رو بالاتر ببرن. ترانک فضا و مسیری رو به وجود میاره تا کابل‌ها از داخلش عبور کنن و به سمت مقصدهای مشخص برن. از ترانکینگ در سیم‌کشی‌های برق، شبکه‌های کامپیوتری، تلفن سانترال و کلا هرجایی که تجمع کابل باشه، استفاده میشه. ترانک در بازار به‌صورت شاخه‌های 2 متری به فروش میرسه.

ترانکینگ انواع مختلفی داره:

  • دیواری: از این ترانک، میشه در ساختمان مسکونی، اداری و تجاری استفاده کرد.
  • دفنی: این ترانکینگ به‌صورت توکار یا زیر کفی کاذب قرار می‌گیره و بیشتر در سیستم‌های برق فشار قوی و فشار ضعیف، شبکه و تلفن کاربرد داره.
  • ستونی: این ترانک، در اتاق‌های کنفرانس، همایش‌ها، محیط‌های آموزشی و فضاهای اداری خیلی استفاده میشه.

نقش ترانک در اتصالات شبکه چیست ؟

ترانکینگ چیست سوالیه که جوابش نقش این تجهیز رو در شبکه مشخص می‌کنه. معمولا وقتی حجم کابل‌ها بالا میره، نظم کم‌رنگ و کم‌رنگ‌تر میشه. اینجاست که ترانکینگ‌، حجم بالای کابل‌ها رو می‌پوشونه و محیط‌ رو زیباتر می‌کنه. داخل ترانکینگ کابل‌ها مرتب‌تر قرار می‌گیرن و از هر صدمه‌ی فیزیکی مثل ضربه و فشار در امان می‌مونن. ترانک چند وقتیه که جایگزین روش‌های سنتی کابل‌کشی شده؛ روش‌هایی که هم غیرقابل انعطاف بودن و هم اجرای سیم‌کشی در اون‌ها خیلی سخت بود. به جرئت می‌تونم بگم این محصول، بهترین گزینه برای پیاده‌سازی شبکه‌های ساختاریافته‌ هست.

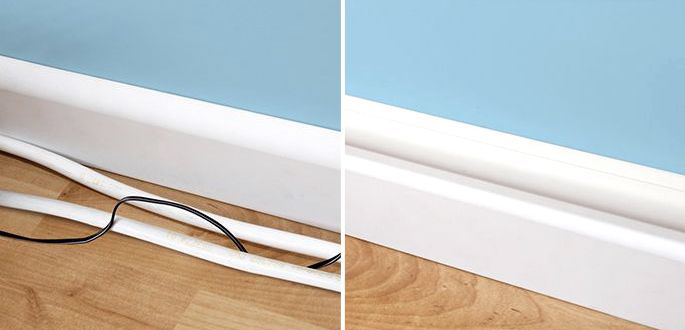

پنهان کردن حجم کابل با ترانک
معمولا نیاز به ترانکینگ زمانی خیلی حس میشه که به هر دلیلی امکان تخریب دیوار برای قرار دادن سیم‌کشی‌ها یا کلید و پریز برق و شبکه وجود نداره.

در این قسمت از مقاله ترانکینگ چیست ؟ مثالی رو برای شما مطرح می‌کنیم. مثلا تصور کنین که دفتری رو اجاره کردید و می‌خواید تعدادی کارمند به دفترتون اضافه کنید که هر کدوم به تلفن، برق، پریز برق، شبکه و… نیاز دارن و شما نمی‌تونین دیوارو تخریب کنید. اینجاست که ترانک به کارتون میاد. شما می‌تونین بعد از تموم شدن دوره‌ی سکونتتون، ترانک‌های نصب شده رو به محل جدیدتون منتقل کنید.

مزایای استفاده از ترانکینگ

  • ماژولار بودن: ترانکینگ بسیار انعطاف‌پذیره و شما می‌تونین خیلی راحت تعداد و مکان کلید و پریز رو تغییر بدید.
  • مدیریت کابل: کابل‌ها داخل ترانک قابل تشخیص‌تر و مرتب‌تر میشن.
  • محافظت از کابل: با استفاده از Trunking، هم از پوسیدگی و خوردگی کابل جلوگیری می‌کنید و هم با محافظت از کابل، عمر مفید اون‌ها رو افزایش می‌دید.
  • تنوع رنگی: شما می‌تونین متناسب با فضای کابل‌کشی یا دکوراسیون ساختمون، رنگ ترانک رو انتخاب کنید. ترانکینگ سوپیتا ، یکی از اون ترانک‌هاییه که با خلاقیت تولید شده و علاوه بر رنگ سفید، رنگ قهوه‌ای-طرح چوب هم داره.
  • سیم‌کشی هم‌زمان: بعضی اوقات لازمه که سیم‌کشی‌های سیستم برق، شبکه‌های کامپیوتری، سیستم تلفن و سیستم اطفا حریق به‌صورت هم‌زمان انجام بشه. با ترانک این کار ممکن میشه.
  • نصب پارتیشن: در سیم‌کشی‌ها مخصوصا از نوع مشترک، وقتی تعداد کابل زیاد میشه، امواج الکترومغناطیسی با هم تداخل ایجاد می‌کنن. به همین دلیل، داخل ترانکینگ‌ها محل‌هایی برای نصب پارتیشن در نظر گرفته شده تا از این تداخل جلوگیری کنه. مثلا در ترانکینگ البرز که با سایز 50×105 تولید میشه، به‌راحتی می‌تونین سه تا پارتیشن نصب کنین.
مزایای استفاده از ترانکینگ چیست ؟

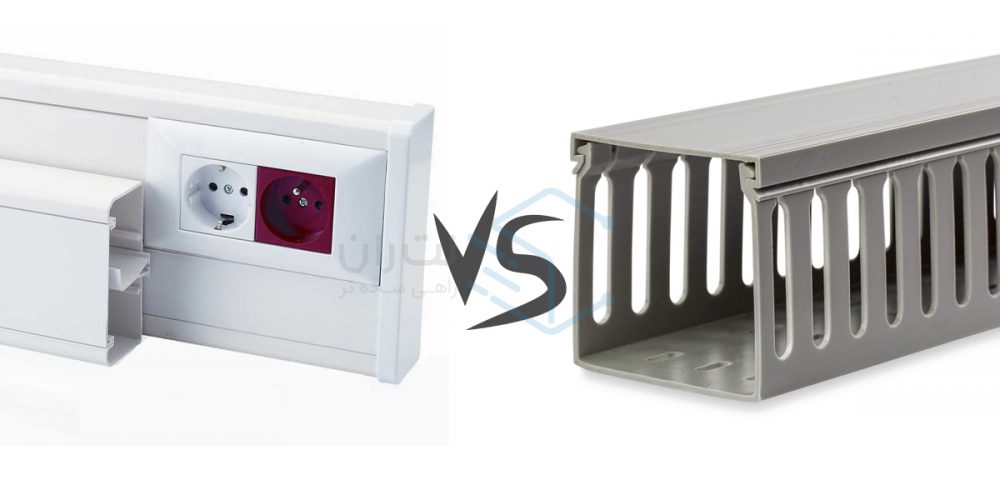

تفاوت داکت و ترانکینگ چیست ؟

تا اینجا فهمیدیم که ترانکینگ چیست ؟ حالا برای فهمیدن تفاوت داکت و ترانک باید درباره داکت هم بیشتر بدونیم. در کنار ترانک، یک کانال پلاستیکی به نام داکت هم تولید شده که بیشتر در محیط‌های مسقف به کار برده میشه. شما می‌تونین کابل‌ها و سیم‌های موجود رو از داخل داکت عبور بدید. خیلی‌ها فرق بین داکت و ترانکینگ رو نمی‌دونن اما در واقع تفاوت‌های بارزی بین این دوتا عضو تجهیزات پسیو شبکه وجود داره.

از انواع داکت می‌توان به داکت ساده، داکت شیاردار، داکت قرنیزی، داکت کف خواب و داکت کمانی اشاره کرد.

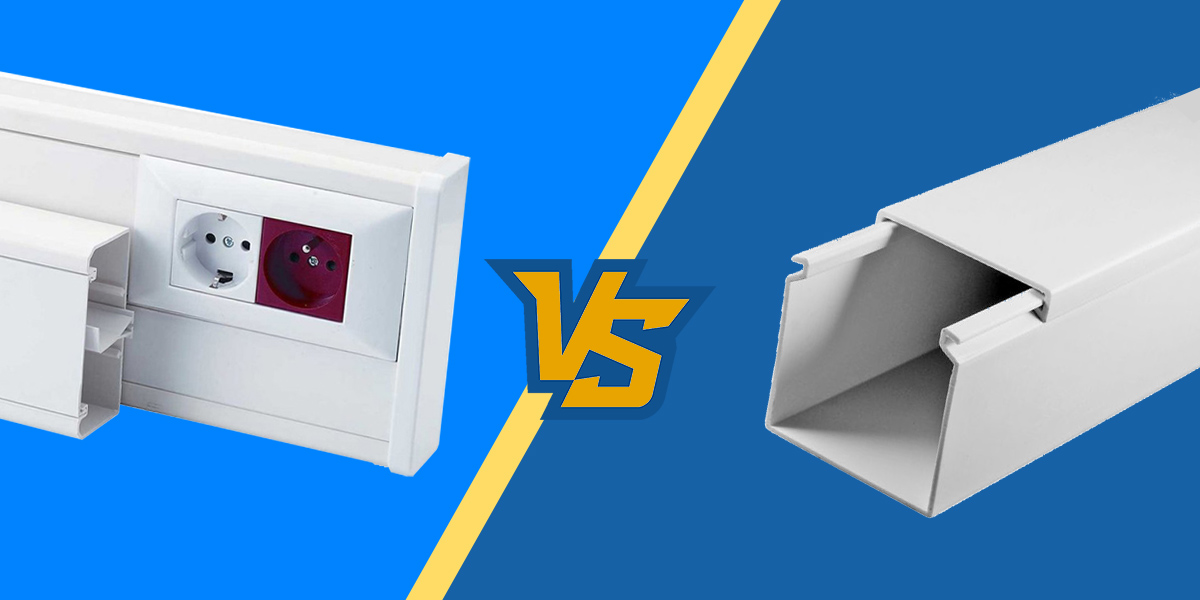

تفاوت داکت و ترانکینگ چیست ؟
  • اندازه

شما می‌تونین ترانکینگ رو برای مدیریت و توزیع کابل برق، شبکه و تلفن در حجم های بالا استفاده کنین؛ در حالی که اندازه داکت‌ها محدودتره.

ترانکینگ لگراند با سایز 50×195، بزرگ‌ترین ترانکینگ موجود در بازار ایرانه. این ترانک، بیشترین ظرفیت ورودی برای عبور حجم بالایی از سیم‌ها و کابل‌ها رو داره؛ چیزی حدود 224 رشته کابل Cat6.
  • مقاومت

این مورد به شرکت سازنده بستگی داره. ما تو مقاله ترانکینگ چیست فهمیدیم که معمولا ترانکینگ در مقایسه با داکت مقاوم‌تره. انواع مختلف ترانک، هم نسوز هستن و هم ضدآب ولی این قابلیت در داکت‌ها وجود نداره. ترانکینگ دانوب، یکی از ترانک‌هاییه که این تفاوت رو بارزتر می‌کنه. این ترانکینگ غیرقابل اشتعاله و از دمای 15- تا 60+ درجه سانتی‌گراد از خودش مقاومت نشون میده.

  • نصب پریزهای شبکه، تلفن و برق

اینکه میشه روی ترانکینگ پریز برق، تلفن و کلیدهای مخصوص یا پریز شبکه نصب کرد، یه مزیت خیلی مهمه. با این کار شما زیر ساخت رو منظم و یکپارچه می‌کنید. این قابلیت با توجه به کوچک بودن سایز داکت امکان‌پذیر نیست.

  • قیمت

قیمت هر متر ترانکینگ حدود 4 برابر هر متر داکته. علاوه بر قیمت خرید، قیمت نصب و راه‌اندازی زیر ساخت با استفاده از ترانک بیشتر از استفاده از داکته. مثلا هزینه‌ی نصب ترانکینگ لگراند بیشتر از داکت البرز هستش. این تفاوت قیمت رو میشه حاصل جنس و ظاهر بهتر ترانک نسب به داکت دونست.

  • پیاده‌سازی و نصب

با توجه به همه‌ی مطالبی که تا الان گفتم، نصب و راه‌اندازی یک ترانک راه‌حل بهتریه اما خب با توجه به تفاوت قیمت ترانک و داکت، برای یکسری از موقعیت‌ها خوبه که از داکت استفاده کنیم. داکت هم نصبش راحت‌تره و هم قیمتش پایین‌تره. کلا استفاده از داکت در محیط‌هایی مثل ساختمان مسکونی خیلی به‌صرفه‌تره.

ترانکینگ برخلاف بعضی از داکت‌ها، چسب‌ نداره و با پیچ و رول پلاک روی سطوح نصب میشه.
  • متعلقات و اتصالات

هر برند برای سایزهای مختلف ترانکینگی که تولید کرده، یه‌سری متعلقات هم به بازار عرضه می‌کنه. این متعلقات و اتصالات کارایی ترانک رو بالاتر می‌برن. در ادامه به معرفی این متعلقات می‌پردازیم.

متعلقات ترانکینگ و اجزای آن

خب در مقاله ترانکینگ چیست دیدیم که یکی از تفاوت‌های داکت و ترانکینگ در متعلقاته. ترانک، فقط یک محفظه و کانال نیست بلکه اجزا و متعلقات زیادی داره. در ادامه به بررسی متعلقات ترانکینگ ها می‌پردازیم.

  • بدنه‌ی ترانک: در شاخه‌های 2 متری تولید میشه. شیارهایی برای نصب پارتیشن داخل بدنه‌ی ترانک ایجاد شده. ترانک‌ها در سایزهای 50×80، 50×105، 50×150 و 50×195 تولید میشن.
  • پارتیشن: مسیر عبور سیم برق و کابل شبکه با پارتیشن از هم جدا میشن تا روی هم تاثیر منفی نداشته باشن و نویز ایجاد نکنن.
  • درب ترانکینگ: این عضو، روی هر شاخه از ترانک قرار می‌گیره و در دو نوع سخت و نرم تولید میشه. درب نرم انعطاف‌پذیری بالایی داره و به راحتی از بدنه جدا میشه.
  • مسدودکننده (بست انتهایی): برای بستن ابتدا و انتهای ترانک استفاده میشه.
  • قطعه اتصال: با استفاده از قطعه اتصال یا درزگیر می‌تونین دوتا ترانک رو به هم وصل کنید و محل اتصال و قرارگیری رو بپوشونید.
  • زاویه داخلی: برای اتصال ترانکینگ در گوشه‌ی داخلی دیوار به کار میره.
  • زاویه خارجی: دقیقا مثل زاویه داخلی عمل می‌کنه؛ با این تفاوت که گوشه‌ی خارجی دیوار رو پوشش میده.
  • زاویه تخت: برای اینکه دو ترانک رو به‌صورت قائم در یک سطح صاف به هم متصل کنید، باید از این زاویه استفاده کنید.
  • سه‌راهی: این ابزار در مسیر Trunk انشعاب ایجاد می‌کنه.
  • کادر ماژول: این قطعات روی بدنه ترانک نصب میشن و کلید و پریز رو در خودشون جا میدن. کادر ماژول به‌صورت، 2، 4، 6، و 8 ماژول تولید میشه.
نقش متعلقات ترانک در ترانکینگ چیست ؟

شرکت‌های سازنده

برندهای زیادی در زمینه‌ی تولید ترانک فعالیت دارن و هرکدوم ویژگی‌های منحصربه‌فردی رو مدنظر قرار میدن. در ادامه من یه لیست از این شرکت‌ها رو براتون آوردم.

  1. سوپیتا
  2. دانوب
  3. لگراند
  4. البرز
  5. اشنایدر
  6. PKS
الان فهمیدیم ترانکینگ چیه و فرقش با داکت در چه مواردیه اما یکی از مهم‌ترین نکات ترانک نحوه نصبشه. نصب ترانکینگ نیازمند یک سری اطلاعات و توانمندی‌هاییه که اغلب افراد متخصص این کار دارند اما یادگیری این توانمندی‌ها کار سختی هم نیست.

حرف آخر

در این قسمت از مقاله ترانکینگ چیست ، دیدیم که ترانکینگ و متعلقاتش چقدر می‌تونن در زیباسازی زیرساخت کابل‌کشی تاثیر داشته باشن. اصولا همین مسئله که نصب پارتیشن از ایجاد نویز جلوگیری می‌کنه، نشون‌دهنده‌ی تاثیر مثبتش در شبکه‌ است. اینکه بین داکت و ترانک کدوم رو انتخاب کنید، به نوع کاربری و هزینه‎‌ای که در نظر گرفتین بستگی داره. در این مقاله، سعی کردیم تمامی جنبه‌ی ترانک رو بسنجیم و متعلقاتش رو بهتر بشناسیم. اگر سوال، نقد یا نظری داشتید، خوشحال میشیم که اونارو با ما به اشتراک بذارید. ممنون که تا انتهای مقاله‌ی «ترانک چیست ؟» همراه ما بودید.

سوالات متداول

نصب ترانک به چه صورت انجام می‌شه؟

چون ترانکینگ بدون چسب تولید میشه، بهترین روش، نصب با پیچ و رول پلاکه.

ترانکینگ بهتره یا داکت؟

بستگی به نوع کاربری و هزینه‌ای که در نظر گرفتین داره.
