نقد و بررسی کابل شبکه (کابل لن)

امروزه تکنولوژی وایرلس پیشرفت خوبی داشته اما خیلی از شبکه‌های کامپیوتری هنوز با کابل‌ شبکه و محیط‌های فیزیکی سازگارن. کابل‌های شبکه انواع مختلفی دارن و قطعا انتخاب نوع کابل، وابسته به ساختار و توپولوژی شبکه‌س. این‌که کابل شبکه رو درست بشناسید، به شما کمک می‌کنه تا یه شبکه موفق‌تری رو راه‌اندازی کنید.

تعریف کابل شبکه (LAN)

یکی از راه‌های ارتباطی بین دستگاه‌های مختلف در شبکه که از سال‌ها پیش مورد استفاده قرار گرفته، کابل شبکه هستش. کابل لن وظیفه‌ی انتقال اطلاعات از یک دستگاه به دستگاه دیگه رو داره و برای اون، محتوایی که منتقل می‌کنه هیچ فرقی نداره. به یه زبون دیگه، شما می‌تونین کابل LAN رو یه مامور پست در نظر بگیرین که فقط اطلاعات و نامه‌ها رو منتقل می‌کنه؛ بدون این که بدونه این نامه‌ها شامل چه اطلاعاتیه.

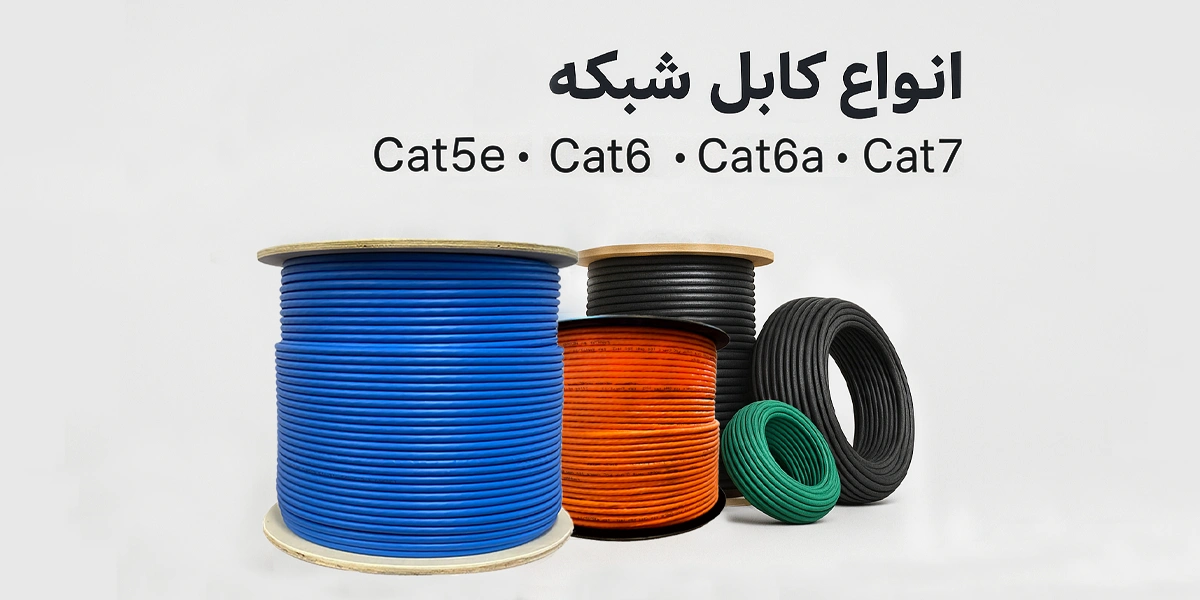

انواع کابل شبکه

کلا کابل، استانداردهای مختلفی داره و برای اهداف و نیازهای مختلفی استفاده می‌شه. در دنیای ارتباط و انتقال اطلاعات، 3 نوع کابل طراحی شده:

• کابل‌های زوج تابیده‌شده یا Twisted Pair
• کابل‌های کواکسیال
• کابل‌های فیبر نوری

ما اول از همه سراغ کابلی می‌ریم که بیشترین سهم رو در پیاده‌سازی شبکه‌های کامپیوتری داره؛ یعنی کابل زوج به هم تابیده.

کابل زوج به هم تابیده یا Twisted pair

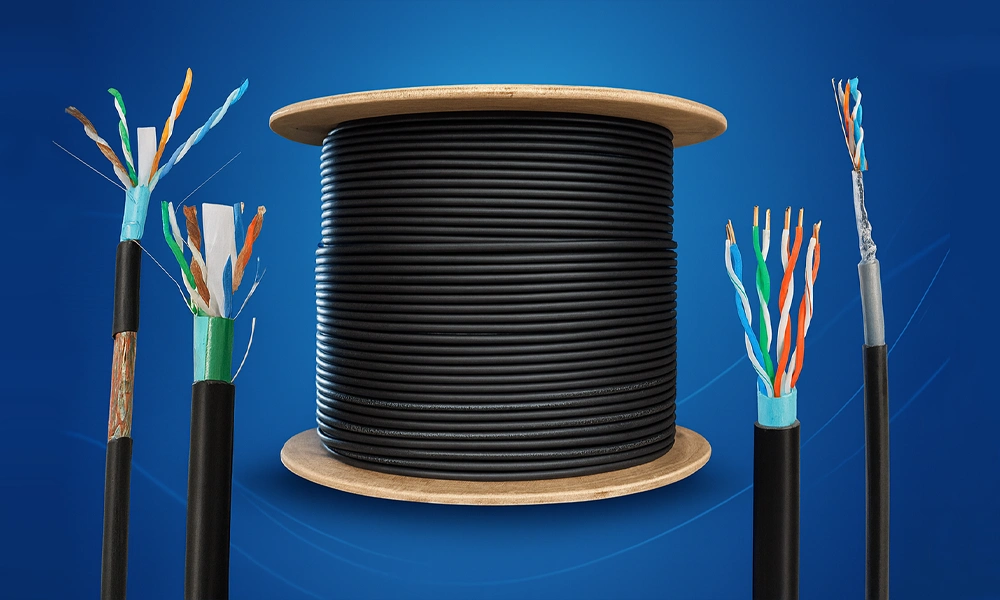

یکی از کابل‌هایی که خیلی مورد استفاده قرار می‌گیره، کابل TP (Twisted pair) یا همون کابل زوج به هم تابیده‌س. داخل این نوع کابل لن، 8 سیم با رنگ‌های مختلف وجود داره؛ این سیم‌ها دو به دو به هم تابیده شدن. رنگ بندی کابل شبکه TP و سیم‌های داخلش صرفا شناسایی رو برای کاربر سریع‌تر می‌کنه.

در هم پیچیدن سیم‌ها یا همون زوج‌ها درون کابل TP، باعث می‌شه که یه لایه محافظتی ایجاد بشه و تاثیر بالایی بر روی محافظت از داده‌ها و کاهش نویز داشته باشه. این نوع کابل نسبت به سایر کابل‌ها مزایایی داره. شما می‌تونین به راحتی کابل شبکه tp رو نصب کنین و برای ابزارهای نصب اون کمتر هزینه کنید.

دسته بندی کابل زوج به هم تابیده

این نوع کابل بر اساس سه فاکتور جنس مغزی، مقاومت در برابر نویز و سرعت انتقال داده و پهنای باند به دسته‌ها مختلفی تقسیم‌بندی می‌شن.

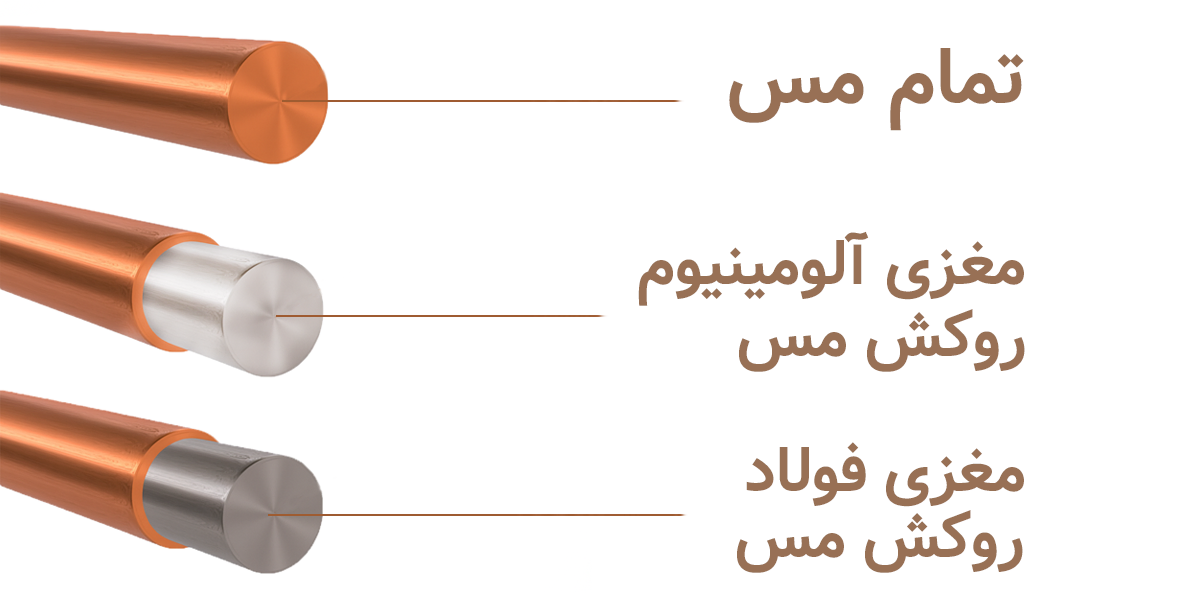

1. براساس جنس مغزی و روکش

کابل لن از لحاظ جنس مغزی به 3 دسته تقسیم می‌شه:

• کابل شبکه تمام مسی (CCC یا BC): در این نوع کابل شبکه جنس مغزی تمام سیم‌ها از مسه. بنابراین سرعت و انعطاف بالایی داره، خورده نمیشه و از قابلیت PoE پشتیبانی می‌کنه. این کابل گرمای خیلی کمی تولید می‌کنه؛ چون مس مقاومت پایینی داره. یکی از اصطلاحاتی که برای این نوع کابل استفاده میشه CCC هستش. این یعنی مس با روکش مس یا به عبارتی بهش تمام مس میگن.
• کابل شبکه CCA: این نوع کابل مغزی آلومینیوم با روکش مس داره. استفاده از این نوع مغزی زیاد توصیه نمیشه چون ویژگی‌هایی خلاف مغزی CCC داره. درسته که این نوع کابل LAN، ارزون‌تره اما سرعت کم و اتلاف بالایی داره.
• کابل شبکه CCS: این نوع کابل فولاد با روکش مسه. یک سیم با مغزی فولاده که با یک لایه از مس پوشانده شده. استفاده از این مغزی هم در شبکه توصیه نمیشه؛ چون عملکرد ضعیفی موقع انتقال داده داره.

کابل شبکه از لحاظ محیطی که در اون مورد استفاده قرار می‌گیره هم به دو دسته‌ی Indoor و Outdoor تقسیم میشه.  کابل‌هایی که در فضای داخلی استفاده می‌کنن با روکشی از جنس PVC و LSZH تولید می‌شن و در برابر عوامل محیطی مقاومت بالایی نداره اما در کابل شبکه اوت دور، از روکش اضافی PE استفاده می‌کنن.

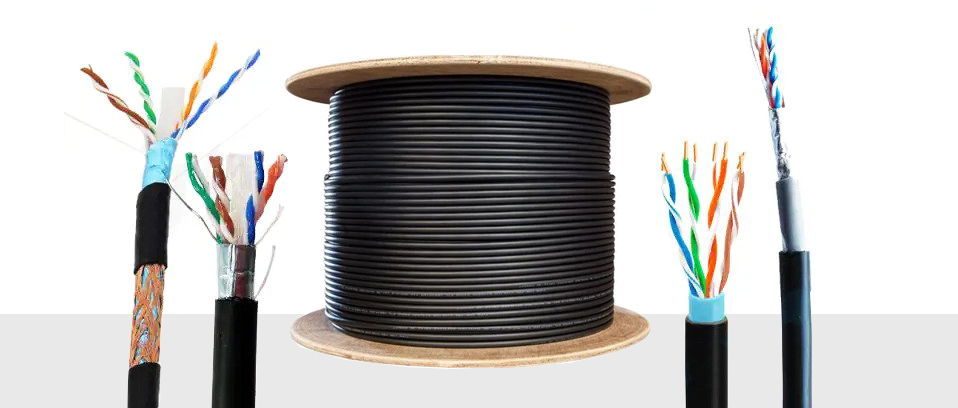

2. براساس مقاومت در برابر نویز

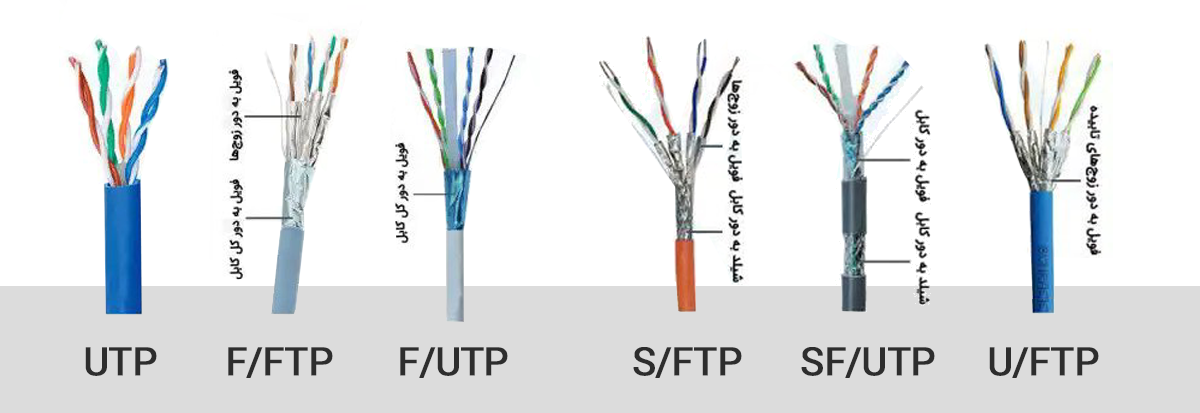

به صورت کلی کابل شبکه از نظر مقاومت در برابر نویز و امواج الکترومغناطیسی به 2 دسته تقسیم می‌شه؛ UTP و STP. این اصطلاحات برای شیلد و فویلی استفاده می‌شه که داخل ساختار کابل وجود داره.

کابل UTP به کابلی گفته میشه که هیچ شیلد یا فویلی دور زوج سیم‌ها و کل کابل وجود نداره و امواج الکترومغناطیسی (EMI) یا نویزها رو حذف نمی‌کنه. STP هم به کابل‌هایی گفته میشه که بر اساس نوع شیلد یا فویلی که در اون به کار میره به انواع مختلفی تقسیم میشه. در ادامه با هم این کابل‌ها رو بررسی می‌کنیم.

STP: در این نوع کابل دور هر زوج، یک شیلد وجود داره که معمولا از یک شیلد بافته شده‌ی بسیار نازک (Braid Screen) تشکیل شده.

FTP یا F/UTP: در این نوع کابل دور همه زوج‌ها یک فویل پیچیده شده اما دور تک تک زوج‌ها هیچ شیلد یا فویلی وجود نداره.

S/UTP: به کابلی گفته میشه که یک شیلد بافته شده و فویل به دور چهار زوج وجود داره ولی دور تک تک زوج‌ها هیچ شیلد یا فویلی وجود نداره. این نوع کابل‌ها بیش‌تر با اسم SFTP شناخته میشه.

S/FTP: به کابلی گفته میشه که یک شیلد کلی دور همه‌ی زوج‌هاش وجود داره و علاوه‌بر اون یک فویل هم به دور هر کدام از زوج‌ها پیچیده شده.

F/FTP یا FFTP: به کابلی گفته میشه که به دور هر زوج تابیده و دور تمام زوج‌ها فویل پیچیده شده.

U/FTP: کابل‌هایی‌اند که دور هر زوج تابیده‌اش یک فویل وجود داره ولی هیچ شیلد یا فویلی همه‌ی زوج‌ها رو نپوشانده.

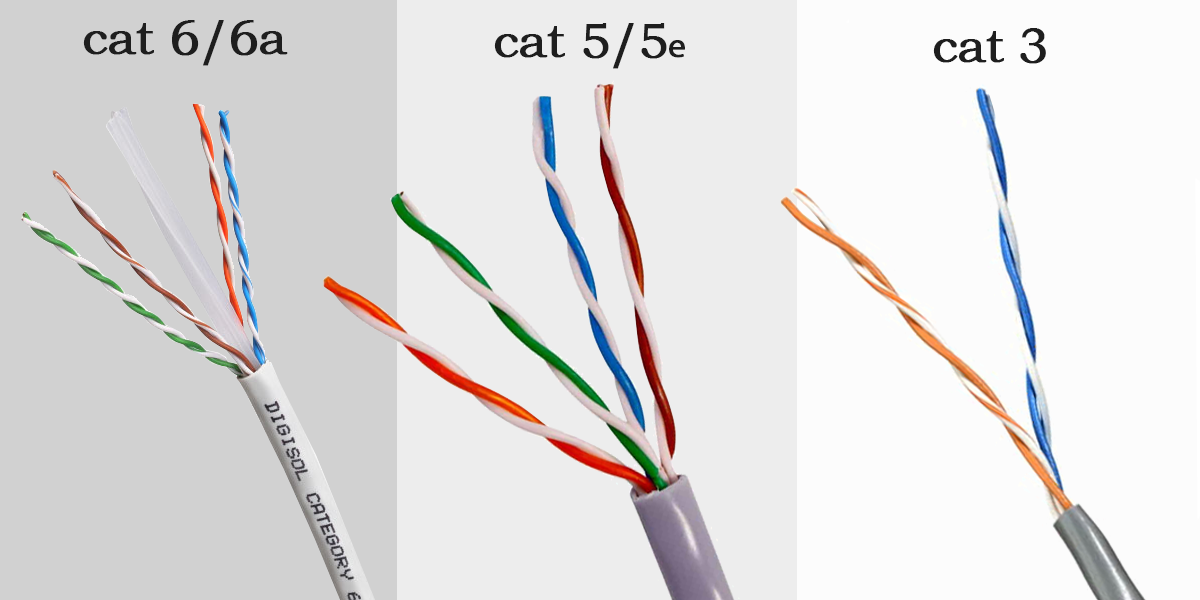

3. براساس سرعت انتقال داده و پهنای باند

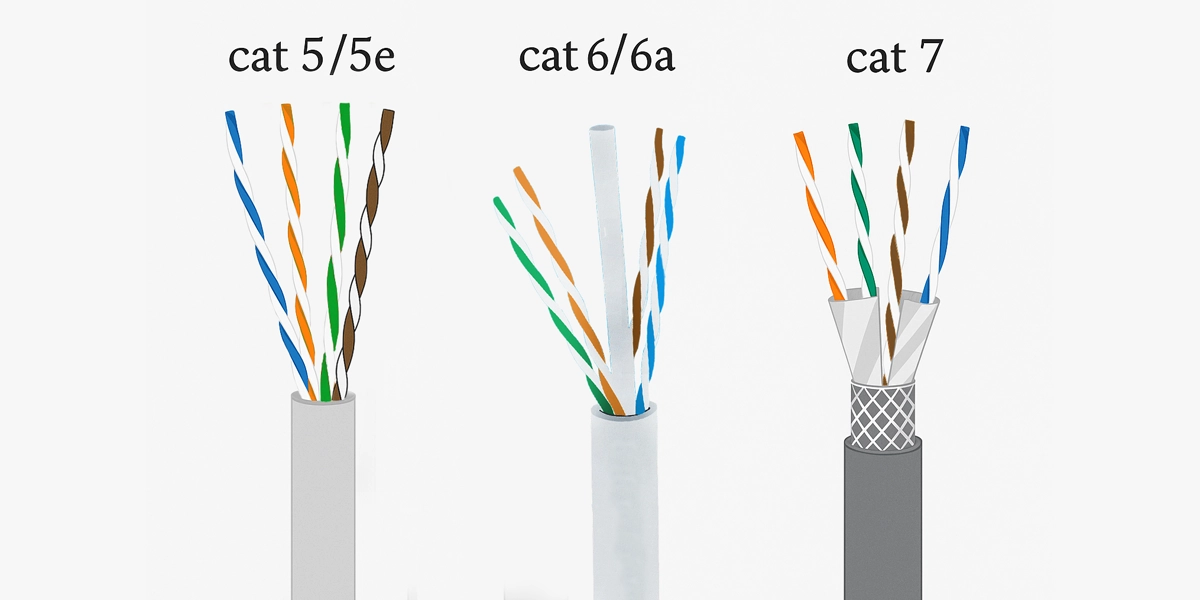

کابل‌ها بر اساس پهنای باند و سرعت انتقال اطلاعات به دسته‌های مختلفی تقسیم‌بندی می‌شن؛ از cat1 تا cat8 که CAT مخفف شده‌ی کلمه‌ی Category هستش.

هرچه Category یک کابل لن بیش‌تر باشه، یعنی تکنولوژی ساخت اون بالاتره. پس اطلاعات رو با سرعت بالاتری منتقل می‌کنه، پهنای باندش بیش‌تره و نویزپذیری در اون بهبود پیدا کرده.

اگر بخوام خیلی دقیق‌تر توضیح بدم، برای مثال منظور از کابل شبکه Cat6، کابلیه که از دسته یا نسل 6 است.

همون‌طور که می‌بینین، بعضی از این دسته‌های حرف A یا همون Augmented و حرف e یا enhanced رو در انتهای اسمشون دارن. یکی از دلایل این نوع نام‌گذاری، ارتقا و بهبودهایی هست که در هر نسل به وجود اومده. مثلا کابل شبکه Cat6a دارای ارتقای پهنای باند از 250 به 500 مگاهرتزه.

کابل شبکه cat5e

یکی دیگه از طبقه‌بندی‌هایی که در کابل شبکه وجود داره،‌ کابل شبکه cat5e هست که بعد از cat6 بیش‌ترین استفاده رو بین شبکه کاران داره. این کابل شبکه نسخه‌ی پیش‌رفته‌ی کابل شبکه cat5 به شماره میره و حرف e که انتهای این طبقه‌بندی قرار می‌گیره به معنای یک پیشرفته.

اگر با یک مثال بخوام توضیح بدم، سرعت کابل cat5 برابر با 100 مگابیت و کابل cat5e برابر با 1000 مگابیته و پهنای باند برابری دارند. افزایش سرعتی که در کابل شبکه cat5e صورت گرفته باعث شده تا از واژه‌ی enhanced برای نمایش پیشرفت این نوع کابل استفاده کنند.

کابل شبکه Cat6

یکی از کابل‌هایی که تو بازار ایران خیلی مورد استفاده قرار می‌گیره، کابل شبکه cat6 هست. چون سرعت انتقال اطلاعاتش 1000 مگابیت بر ثانیه‌س. هم‌چنین حداکثر پهنای باندی برابر با 250 مگاهرتز داره. این کابل با ویژگی‌هایی که داره تمام نیازهای یک شبکه رو به خوبی برطرف می‌کنه. در کابل Cat6، برای کاهش تداخل سیگنال‌ها و افزایش استقامت، از اسپیلین نایلونی و محافظ الکتریکی استفاده شده.

براساس مواردی که تا اینجا درباره کابل لن خوندید، باید بدونید که قیمت کابل شبکه به عوامل مختلفی بستگی داره که مهم‌ترین فاکتورهای اون شامل: نوع روکش، دسته‌بندی، جنس مغزی و برند میشه. هر فرد بسته به فضای مورد نظرش برای کابل‌کشی، فاکتورهای مورد نظرش رو انتخاب می‌کنه و کابل رو خریداری می‌کنه.

کابل شبکه cat6a

نسخه‌ی ارتقاء یافته‌ی کابل شبکه‌ی پرطرفدار cat6، کابل شبکه cat6a هست که سرعت و پهنای باند اون خیلی از کابل cat6 پیشرفته‌تره. این کابل اطلاعات رو با سرعت 10 گیگابیت و پهنای باند 500 مگاهرتز منتقل می‌کنه در صورتی که سرعت کابل cat6 برابر با 1000 مگابیته و پهنای اون برابر با 250 مگاهرتزه.

همونطور که قبلا هم اشاره کردیم، حرف a که در انتهای کابل شبکه cat6 قرار گرفته به معنای همین پیشرفت تکنولوژی در کابل است.

کابل شبکه cat7

یکی از آخرین تکنولوژی‌های کابل شبکه که در بازار ایران وجود داره، کابل شبکه cat7 است که به نسبت کابل cat6a پهنای باند بیش‌تری،‌ معادل 600 مگاهرتز داره اما سرعتشون با هم برابره.

استفاده از این نوع کابل در بازار ایران رواج زیادی نداره اما استفاده از این نوع کابل در شبکه‌های بزرگ و حساس پیشنهاد میشه.

شرکت‌های سازنده کابل لن

شرکت‌های زیادی در دنیا به تولید کابل LAN مشغول‌اند. از معروف‌ترینشون می‌تونیم به برندهای لگراند، نگزنس، بلدن و امپ اشاره کنیم. ویژ‌گی‌های کابل در هر برند متفاوته و هر کدوم روی قیمت کابل شبکه تاثیر می‌ذاره که بسته‌بندی، کیفیت ساخت و مواد اولیه‌ی به کار گرفته شده در اون، از فاکتورهای مهم به حساب میان.

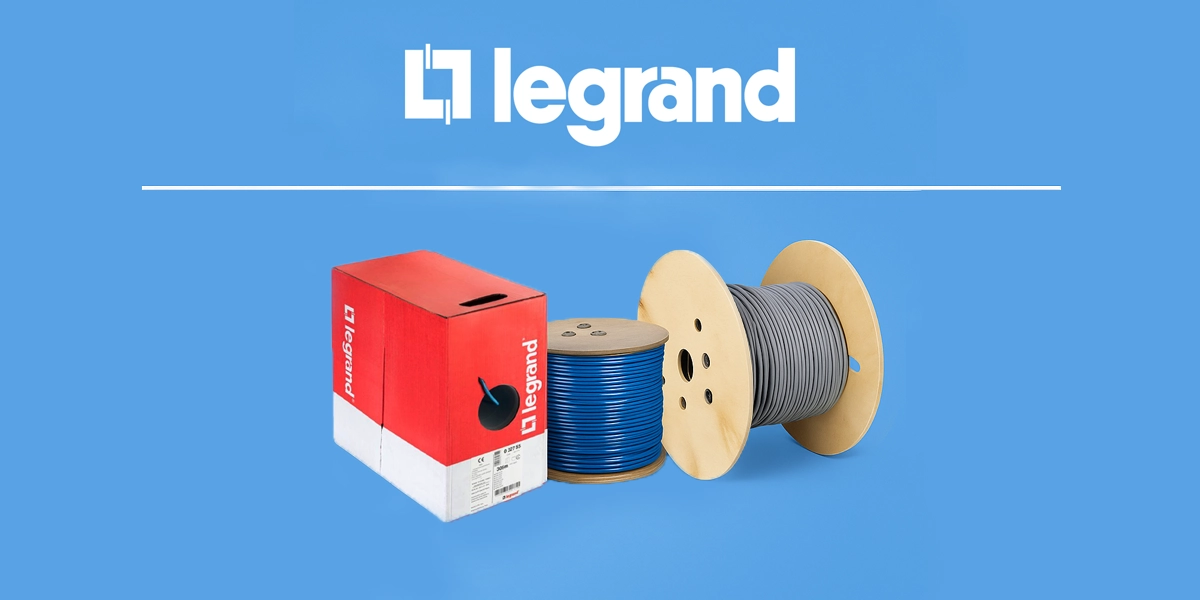

کابل شبکه لگراند

کابل شبکه لگرند با استانداردهای Cat5e، Cat6، Cat6a و Cat7 تولید می‌شه. یکی از محبوب‌ترین کابل‌های لگراند، کابل شبکه Cat6 SFTP لگراند هستش که هم سرعت بالایی داره و هم در برابر نویز اضافی مقاومه. در کل کابل لگراند به دو نوع UTP و SFTP تقسیم می‌شه.

بسته‌بندی کابل شبکه: کابل شبکه 2 نوع بسته‌بندی داره که شامل حلقه چوبی: تخته 3 لایی و فیبر / کارتنی: لوپ و رول باکس میشه. کابل شبکه لگراند با تمامی این بسته‌بندی‌ها در بازار وجود داره و بر این اساس قیمتش هم متغییره.

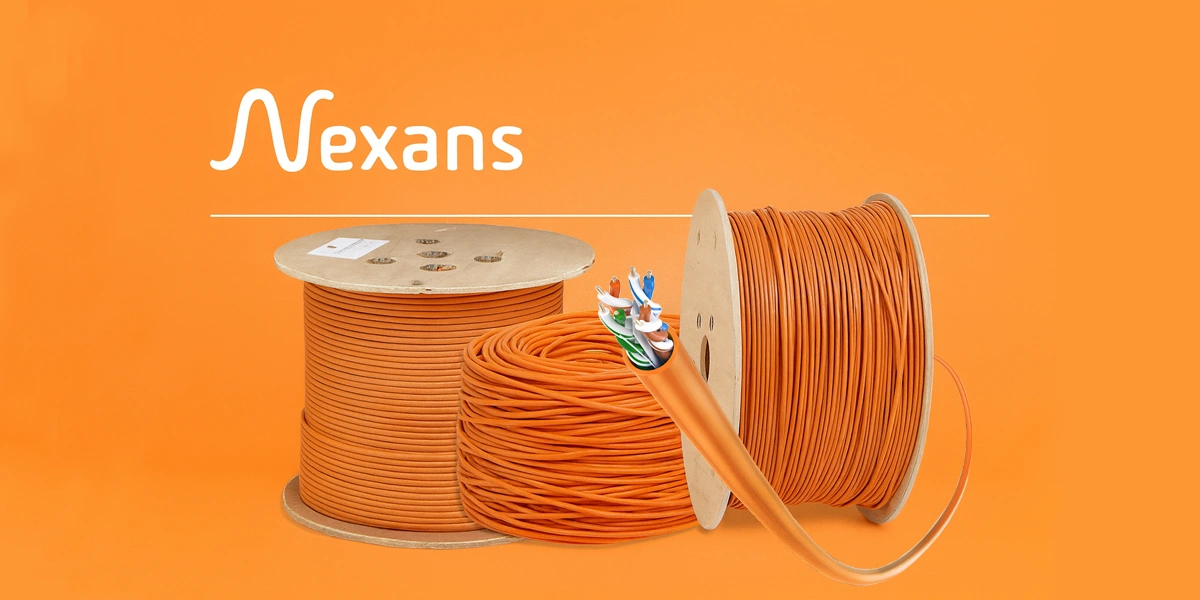

کابل شبکه نگزنس

از برندهای نام آشنا در زمینه‌ی تجهیزات شبکه می‌تونیم به برند نگزنس فرانسوی اشاره کنیم که از مهم‌ترین تولیداتش کابل شبکه نگزنس است.

این برند کابل‌هایی با طبقه‌بندی cat6a ،cat6 و cat7 با متراژ 305 و 500 متر و روکش PVC و LSZH تولید کرده. کابل‌های indoor این برند در ایران به صورت UTP بوده و نوع outdoor این کابل‌ها SFTP هستند.

کابل شبکه بلدن

بلدن، یکی از برندهای دیگه در حوزه‌ی تجهیزات شبکه‌ست. کابل شبکه بلدن یکی کابل‌هاییه که در بازار ایران خیلی مورد استفاده قرار می‌گیره. کابل‌های cat5e و cat6 با روکش PVC و متراژ 305 متری از انواع کابل شبکه بلدن‌اند.

رنگبندی کابل شبکه

رنگبندی کابل شبکه در هر برند متفاوته و تنوع رنگی در این محصولات باعث میشه که تو شبکه‌های بزرگ بتونیم خیلی راحت‌تر دسترسی‌ها رو مدیریت کنیم.

مثلا از کابل شبکه بنفش برای یک سری اتصالات و از کابل شبکه طوسی برای یک سری اتصالات خاص دیگر استفاده میشه.  اگه مشکلی برای هر قسمت پیش بیاد شما خیلی راحت می‌تونید مدیریتش کنید.

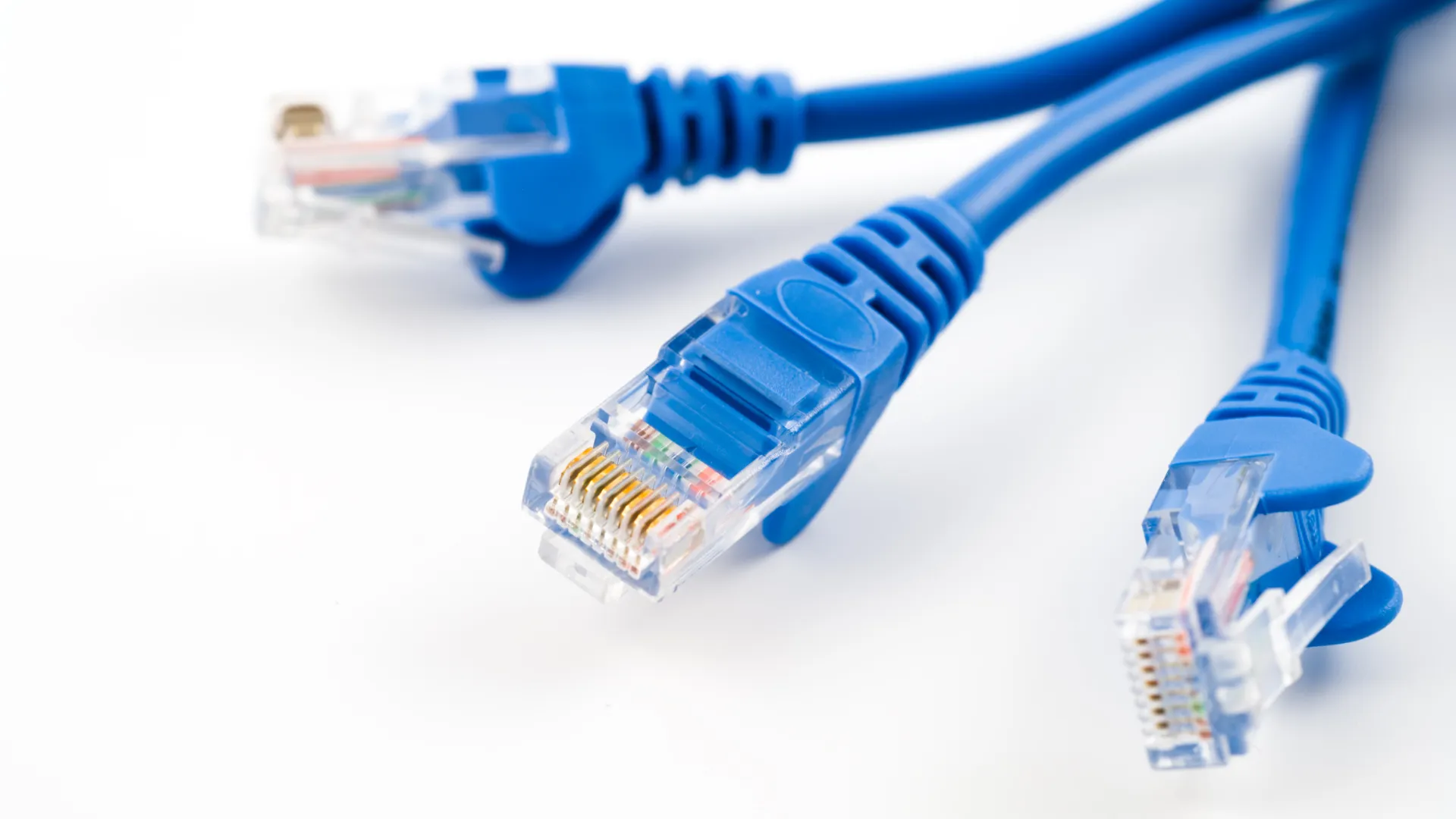

یکی از راه کارهایی که می‌تونه به افراد کمک کنه تا یک شبکه رو راحت‌تر کابل‌کشی کنن، سوکت زدن کابل شبکه است. بعضی از کابل‌ها تو کارخونه و با اندازه‌های مشخصی سوکت می‌خورن که بهشون میگن پچ کورد. بعضی از کابل‌ها هم هستن که افراد در محل نصب بهشون سوکت می‌زنن و روند کابل‌کشی رو انجام میدن.

حالا چجوری یک کابل رو سوکت می‌زنن؟ با توجه به رنگ‌های زوج‌های تابیده. رنگبندی کابل‌ها طبق دو استاندارد T-568A و T-568B صورته می‌گیره. ترتیب رنگی در هر استاندارد به شکل زیره:

• استاندارد T-568A: سفید سبز، سبز، سفید نارنجی، آبی، سفید آبی، نارنجی، سفید قهوه‌ای، قهوه‌ای
• استاندارد T-568B: سفید نارنجی، نارنجی، سفید سبز، آبی، سفید آبی، سبز، سفید قهوه‌ای، قهوه‌ای

از هر دو این استانداردها در بازار امروز استفاده میشه. همه‌ی کابل و سوکت‌ها هم از این استاندارد پیروی می‌کنن.

کابل فیبر نوری و کواکسیال

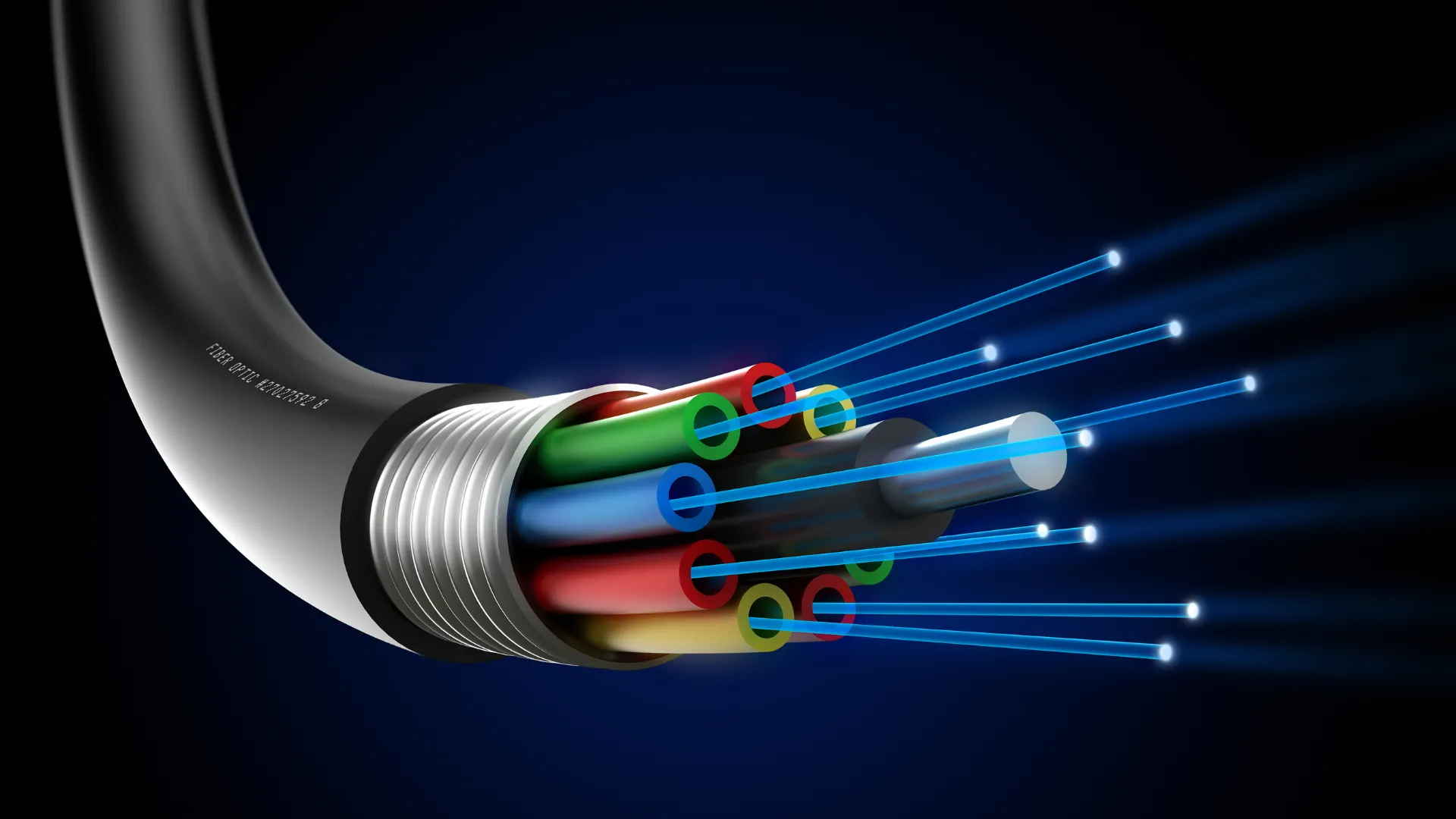

کابل فیبر نوری: یکی از انواع کابله که اطلاعات رو در مسافت‌های خیلی طولانی مثلا بین دو شهر یا کشور جا به جا می‌کنه. کابل فیبر نوری بیش‌تر در سیستم‌های مخابرات،‌اینترنت و تلوزیون به کار میره.

سیگنال‌هایی که به این نوع کابل‌ها فرستاده میشه، از طریق رشته‌های شیشه‌ای منتقل میشن و قطرش به اندازه‌ای نازکه که به باریکی موی انسان می‌رسه.

کابل کواکسیال: از این نوع کابل برای وصل کردن تلوزیون و یا اتصال انواع LNB به گیرنده‌های تلوزیون استفاده میشه و کاربرد خیلی کمی تو زمینه شبکه دارند. این نوع کابل نسبت به کابل‌های زوج تابیده شده پهنای باند زیادی داره و نویز خیلی کمی رو می‌پذیره.

یک سیم مسی در مغزی این کابل وجود داره که که به وسیله‌ی یک PVC پوشانده شده. بعد از این لایه یک لایه سیم بافته شده مسی و یا آلومینیومی قرار گرفته. در نهایت یک روکش اون رو می‌پوشونه.
