تعداد زیادی تجهیزات و قطعات ریز و درشت، کلیت شبکه رو شکل میدن و اون رو آماده‌ی استفاده توسط کاربر می‌کنن. البته اکثر کاربرهای عادی اطلاع چندانی از کارکرد این اجزای مهم ندارن. کیستون یکی از این قطعات حیاتی شبکه محسوب میشه که احتمالا بدون اینکه بدونید باهاش سر و کار دارید. در این مقاله تلاش می‌کنیم به سوالی که الان در ذهن شماست، یعنی « کیستون چیست ؟» جواب بدیم و انواع این تجهیزات رو به شما معرفی کنیم.

کیستون چیست ؟

کیستون چیست

به‌طور خلاصه میشه کیستون ( Keystone ) رو واسطه‌ی ارتباط تجهیزات با همدیگه معرفی کرد. اگه بخوایم بحث رو در حوزه‌ی شبکه ادامه بدیم، باید سوالمون رو به‌صورت « کیستون شبکه چیست ؟» مطرح کنیم. کیستون شبکه هم نقشی مشابه در شبکه داره و به اتصال تجهیزات شبکه به همدیگه کمک می‌کنه. ساختار کلی اکثر کیستون های شبکه به این صورته که در سمت ورودی اون‌ها، کابل شبکه و در قسمت خروجی این قطعات، پورت لن یا RJ-45 مشاهده میشه. کیستون شبکه علاوه بر اتصال تجهیزات به همدیگه، میتونه ارتباط بین دو نقطه از شبکه رو از طریق کابل تسهیل کنه.

این نوع از کیستون که در حال حاضر ازش استفاده می‌کنیم، در سال 1995 و توسط ICC طراحی شده. اما شروع به‌کارگیری از کیستون به سال 1979 برمی‌گرده؛ یعنی زمانی که برند AMP برای کابل‌کشی تلفن سراغ این قطعه رفت. اگه فورا این سوال به ذهنتون خطور کرده که « کیستون تلفن چیست ؟» باید خدمتتون عرض کنیم که ساختار کلی این قطعه شبیه کیستون شبکه است، اما در جایی دیگه و برای اتصال تجهیزاتی متفاوت مورد استفاده قرار می‌گیره. به‌احتمال زیاد با کیستون تلفن از نزدیک آشنایی دارید؛ پورت RJ-11 که امکان اتصال دستگاه تلفن به پریز رو براتون فراهم می‌کنه، نوعی کیستون تلفن هست.

انواع کیستون

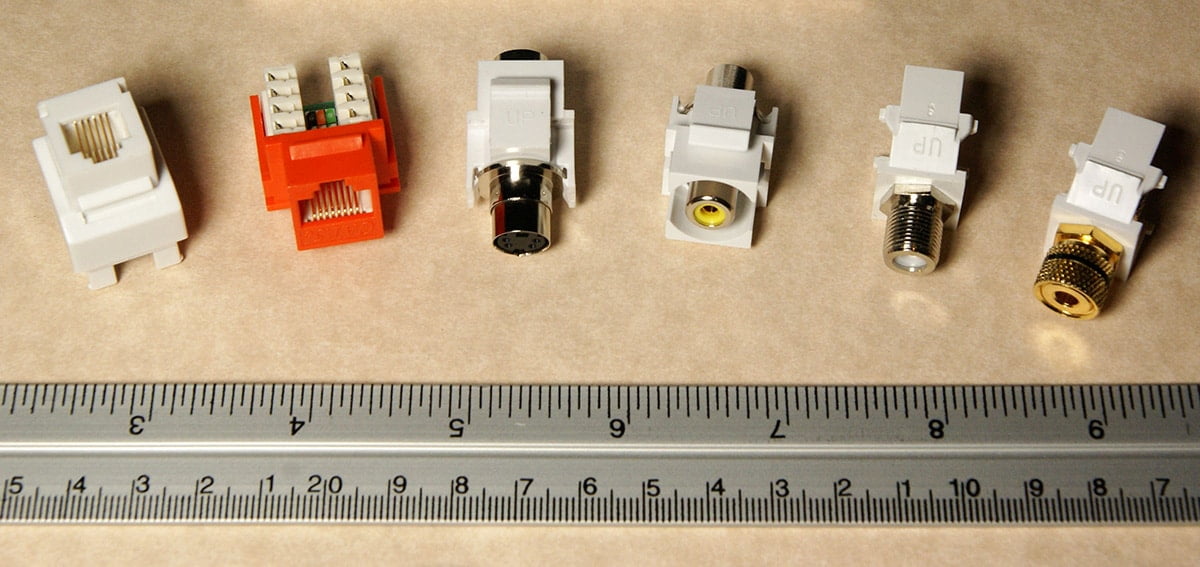

انواع کیستون شبکه

کیستون رو بر اساس معیارهای مختلف مثل نوع جک یا محل نصب به انواع گوناگون تقسیم می‌کنن. در یک نگاه کلی، هر رابطی که از یک طرف به کابل و از سوی دیگه به یک پورت مادگی وصل باشه، میشه در دسته‌ی کیستون ها قرار داد؛ بنابراین تنوع این تجهیزات بسیار بالاست و شناخت اون‌ها ضرورت زیادی داره. در ادامه مهم‌ترین دسته بندی های کیستون رو با هم مرور می‌کنیم.

نوع جک

تفاوت RJ45 و RJ11

کیستون رو از لحاظ کاربرد به دو دسته ی اصلی کیستون شبکه و کیستون تلفن تقسیم می‌کنن. همون‌طور که پیش از این گفتیم ساختار کلی این دو نوع شبیه به هم هست، اما تفاوت این دو نوع کیستون چیست ؟ کیستون شبکه میزبان سوکت های 8 پین هست. بنابراین اندازه‌اش از کیستون تلفن که با سوکت های 6 پین سازگاری داره، بزرگ‌تره. البته به‌جز دو نوع پرکاربرد RJ-45 و RJ-11 ، کیستون های دیگه‌ای هم در بازار موجوده؛ مثل RJ11 ، RJ14 و RJ25 برای تلفن و RJ48 و RJ61 برای شبکه.

با این حال کاربرد کیستون به بحث شبکه و تلفن محدود نمیشه. جک 3.5 میلی‌متری هدفون و پورت های USB و HDMI از انواع دیگه‌ی این تجهیزات هستن که احتمالا به‌طور روزانه باهاشون سروکار دارید.

پهنای باند و نرخ انتقال دیتا

تفاوت Cat6 و Cat5e

در بحث تجهیزات شبکه، دو عامل پهنای باند (فرکانس) و نرخ انتقال دیتا (سرعت)، اهمیت زیادی دارن. کابل شبکه اصلی‌ترین تجهیزات پسیو شبکه محسوب میشه و استاندارد کلی هر شبکه رو تعیین می‌کنه. با معیار قرار دادن این دو عامل، کابل شبکه به طبقه یا Category های مختلفی تقسیم میشه که تجهیزات دیگه مثل کیستون هم از این Cat ها پیروی می‌کنن.

کیستون هایی که از Cat های متفاوت هستن، حداقل در یکی از دو مورد پهنای باند و نرخ انتقال دیتا با هم اختلاف دارن. مثلا کیستون Cat6 از پهنای باند 250 مگاهرتز (MHz) و سرعت 10 گیگابیت یا 10000 مگابیت بر ثانیه (Mbps) پشتیبانی می‌کنه؛ اما پهنای باند کیستون Cat5e به 100 مگاهرتز و سرعت اون به 1000 مگابیت بر ثانیه محدود میشه. نکته‌ی مهم در مورد انتخاب کیستون مناسب اینه که این قطعه باید با کابل شبکه سازگار و هماهنگ باشه تا شبکه شما حداکثر بازدهی رو داشته باشه. مثلا اگه از کابل Cat6 استفاده می‌کنید، لازمه کیستون Cat6 رو هم انتخاب کنید؛ وگرنه یکی از این دو قطعه نمیتونه همه‌ی ظرفیت‌های خودش رو به نمایش بذاره.

داشتن یا نداشتن شیلد

کیستون شیلددار

کیستون هم مانند کابل شبکه میتونه از نوع شیلددار یا بدون شلید باشه. حتما براتون سوال پیش اومده که شیلد کیستون چیست ؟ شیلد در واقع لایه‌ای حفاظتیه که هدف از به کارگیری اون، کاهش نویز در شبکه است. بنابراین کیستون های شیلددار ( SFTP ) نسبت به کیستون های بدون شیلد ( UTP ) در برابر نویز و تداخل الکترومغناطیسی مقاومت بیشتری از خودشون نشون میدن. در موقعیت‌هایی که تراکم کابل و تجهیزات وجود داره، استفاده از کیستون شیلددار به حفظ کیفیت شبکه کمک می‌کنه؛ اما برای شرایط عادی مثل مصارف خانگی کیستون بدون شیلد که قیمت مناسب‌تری داره، گزینه‌ی منطقی‌تر به‌حساب میاد.

فیس پلیت شبکه

محل نصب

کیستون به‌ خاطر کاربرد گسترده‌ای که داره در شکل‌ها و اندازه‌های مختلفی ساخته میشه تا برای نصب در محل‌های مختلف مناسب باشه. به‌طور کلی، این قطعه در 5 محل مختلف یعنی پچ پنل، باکس روکار روی دیوار، باکس توکار داخل دیوار، باکس کف خواب و فیس پلیت روی ترانکینگ مورد استفاده قرار می‌گیره. بنابراین از این جهت کیستون رو میشه به 5 دسته‌ی مختلف تقسیم کرد. موقع خرید کیستون دقت داشته باشید که هرکدوم از این گروه‌ها مخصوص استفاده در موقعیت خاص خودشون طراحی میشن و نمی‌تونید اون‌ها رو در هر محلی که مدنظرتونه نصب کنید.

تقسیم بندی های دیگر

نصب کیستون شبکه

اما طبقه بندی های دیگر کیستون چیست ؟ علاوه بر دسته‌بندی‌هایی که توضیح دادیم، انواع کیستون شبکه رو به شکل‌های دیگه‌ای هم تقسیم‌ می‌کنن که خیلی کوتاه به اون‌ها اشاره می‌کنیم.

کیستون براساس جنس بدنه به دو دسته‌ی فلزی و تمام PVC تقسیم میشه که نوع اول مخصوص انتقال جریان برق و سیستم ارتینگ طراحی شده.

با معیار قرار دادن ابعاد و اندازه، کیستون ها به دو گروه باریک و پهن تقسیم میشن که انتخاب اون‌ها با توجه به محل نصب صورت می‌گیره.

کیستون رو بر اساس رنگ هم میشه در دسته‌های مختلفی قرار داد. این قطعه رنگ‌بندی مشخصی داره که موقع راه‌اندازی شبکه به کمک شما میاد و فرآیند نصب رو با سرعت بیشتری به انجام میرسونه.

برندهای معتبر تولید انواع کیستون شبکه

کیستون لگراند

اگه قصد خرید کیستون رو داشته باشید، احتمالا بعد از انتخاب گزینه‌ی مناسب، از خودتون می‌پرسید برند معتبر کیستون چیست ؟ در جواب شما باید عرض کنیم که محصولات اکثر برندهای معتبر تجهیزات شبکه در بازار ایران موجوده و کیستون هم از قاعده مستثنی نیست. مثلا شما به‌راحتی می‌تونید کیستون نگزنس ( Nexans ) رو که فوق‌العاده باکیفیت هست، از فروشگاه‌های معتبر تهیه کنید. یا کیستون لگراند ( Legrand ) که مثل سایر ساخته‌های این کمپانی ارزش خرید بالایی داره. اشنایدر ( Schneider )، امپ ( Amp ) و دی لینک ( D-Link ) هم برندهای مشهور دیگه‌ای هستن که در زمینه‌ی تولید کیستون فعالیت می‌کنن. در بازار ایران کیستون های پهن و باریک لگراند فروش خوبی رو تجربه می‌کنن و دی لینک با عرضه‌ی محصولات متنوعی مثل کیستون های شیلددار و بدون شیلد در دسته‌های مختلف به‌خصوص Cat5e ، Cat6 و Cat6a قصد داره سهم بیشتری رو از آن خودش کنه.

حرف آخر

هدف از نگارش این مطلب، پاسخ دادن به سوال « کیستون چیست ؟» بود که امیدواریم به اون رسیده باشیم. کیستون به‌عنوان یکی از تجهیزات ضروری شبکه کمک می‌کنه اتصال بین دستگاه‌ها و قطعات، راحت‌تر شکل بگیره. این قطعه براساس معیارهای مختلف به گروه‌های گوناگونی تقسیم میشه که هرکدوم برای استفاده در موقعیتی خاص طراحی شدن و کیفیتی متفاوت رو در اختیار کاربر قرار میدن. اگه قصد راه‌اندازی شبکه رو دارید، شناخت انواع کیستون برای انتخاب گزینه‌ی سازگار با کابل و سایر تجهیزات، کاملا ضروری به‌نظر میرسه.

سپاس از همراهی شما با مجله‌ نتران. شما چه تجربه‌ای از کار کردن با کیستون دارید؟ معمولا با کدوم نوع از این تجهیزات سروکار دارید؟

دانلود فایل PDF این مقاله:

سوالات متداول:

کیستون چیست؟

کیستون قطعه‌ای پرکاربرده که برای ایجاد ارتباط بین تجهیزات شبکه مورد استفاده قرار می‌گیره.

تفاوت کیستون RJ11 و RJ45 چیه؟

کیستون RJ45 پرکاربردترین نمونه در بحث شبکه به‌حساب میاد؛ اما کیستون RJ11 مخصوص استفاده در سیستم های مخابراتی و تلفن طراحی شده.

آیا لازمه کابل شبکه و کیستون از یک Cat باشن؟

اگر هم از یک Category نباشن کار می‌کنن، اما یکی از اون‌ها نمیتونه حداکثر توان خودش رو به نمایش بذاره.

شیلد کیستون چه کاربردی داره؟

کاهش نویز و تداخل الکترومغناطیسی.
