بررسی سوییچ شبکه IP-Com G3210P

سوئیچ های شبکه یکی از ابزار های کاربردی برای راه اندازی و مدیریت شبکه در ابعاد مختلف است. سوییچ ها به انواع مختلفی از جمله مدیریتی، غیر مدیریتی، هوشمند و POE دسته بندی می شوند و هر کدام از آنها نیز مشخصات خاص خود را دارند. به این ترتیب خریداری یک سوییچ در مرحله اول به شناخت صحیح نیاز های فعلی و در نظر گرفتن آینده نگری نیاز دارد. کمپانی IP-Com یکی از تولید کنندگان سوییچ به شمار می رود و فرصتی دست داد تا سوییچ شبکه G3210P این برند را مورد بررسی قرار دهیم.

سوییچ شبکه IP-Com G3210P توسط شرکت آونگ برای مجله خبری نت ران ارسال شده و در ادامه می توانید با مشخصات و توانمندی های آن آشنا شوید.



جعبه و بسته بندی

سبک و سیاق طراحی جعبه توسط IP Com بسیار متفاوت است و شاهد جعبه با روکش گلاسه یا وجود رنگ های متنوع نیستیم. یک جعبه مقوایی ساده و به دور از هر گونه پیچیدگی وظیفه نگهداری از G3210P را بر عهده دارد. همانطور که در بررسی اکسس پوینت سقفی AP340 عنوان شد، استایل طراحی جعبه در تمامی محصولات IP-Com به صورت بسیار ساده است و نباید انتظار شگفتی داشته باشید.

حس اولیه ما پس از مواجهه با بسته بندی G3210P یک حس نوستالژیک بود و به همین دلیل باز کردن جعبه را در اولویت قرار دادیم تا شاید سوییچ آی پی کام بتواند حس بهتری منتقل کند. سبک بخش های درونی جعبه و اجزای به کار رفته در آن نیز بسیار ساده است.

یک روکش نایلونی روی سوییچ را پوشانده و دو طرف آن نیز توسط دو عدد فوم تحت پوشش قرار گرفته است. کابل برق، دفترچه راهنما، پایه های نصب درون رک و پیچ های مورد نیاز برای این منظور در بخشی مجزا تعبیه شدند که برای دسترسی به آن باید سوییچ را از جعبه خارج کنید.

به نظر می رسد که تمام توجه آی پی کام روی سوق دادن کاربر به سمت سوییچ متمرکز بوده و تحت تاثیر قرار گرفتن کاربر در مواجهه نزدیک با G3210P و مشاهده کیفیت ساخت امکانات آن برای برند چینی اهمیت بسیار زیادی دارد.

طراحی ظاهری

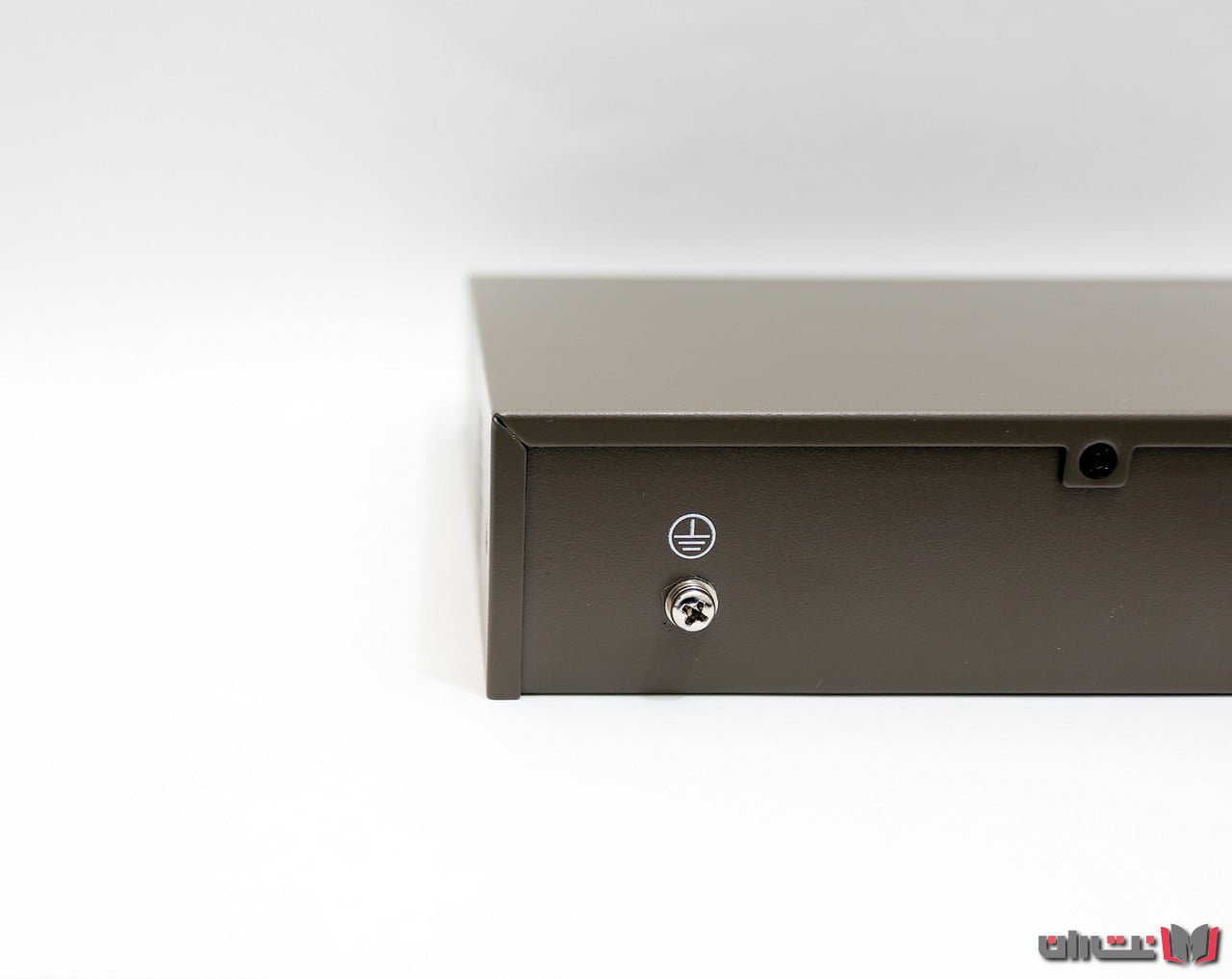

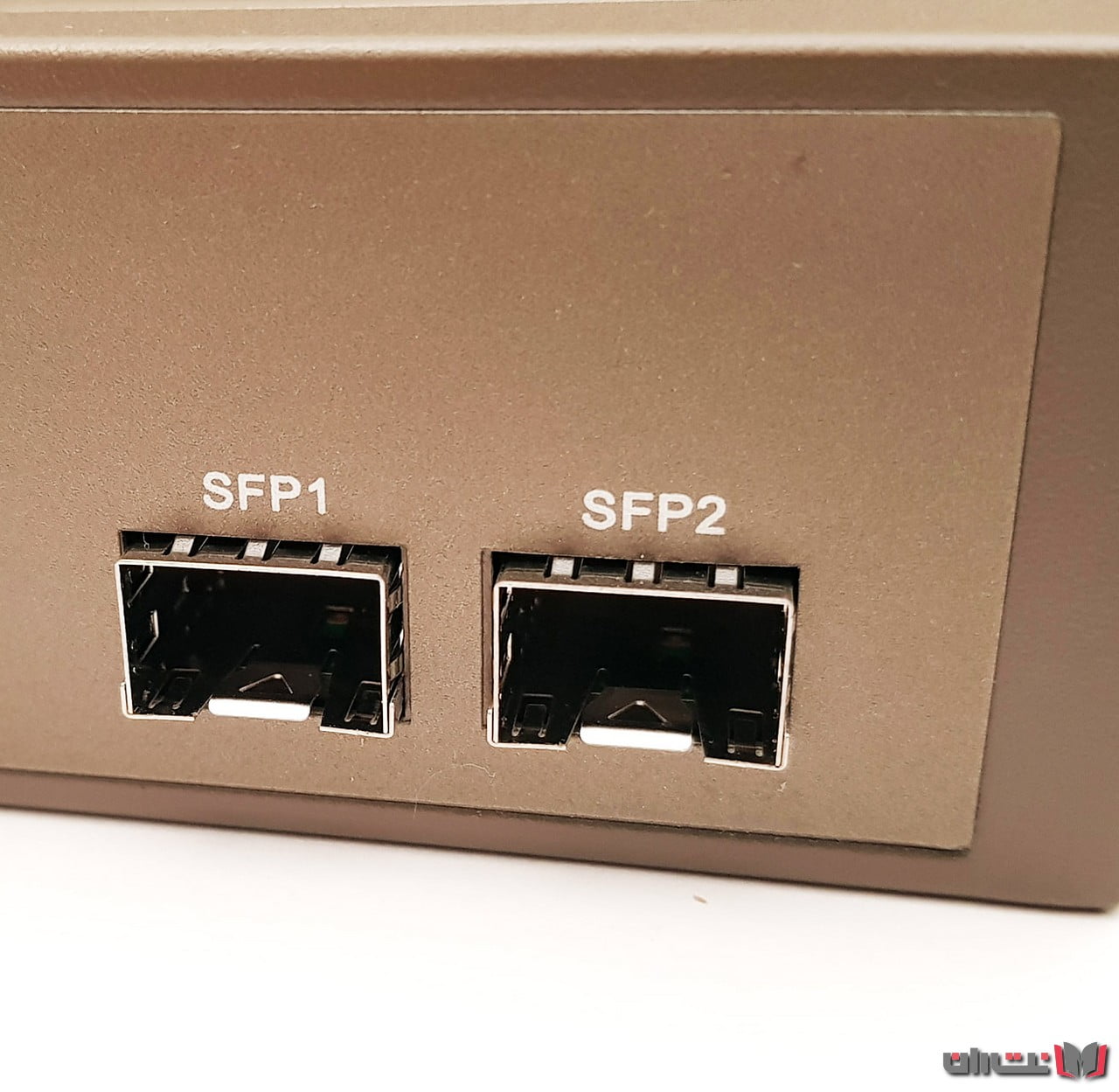

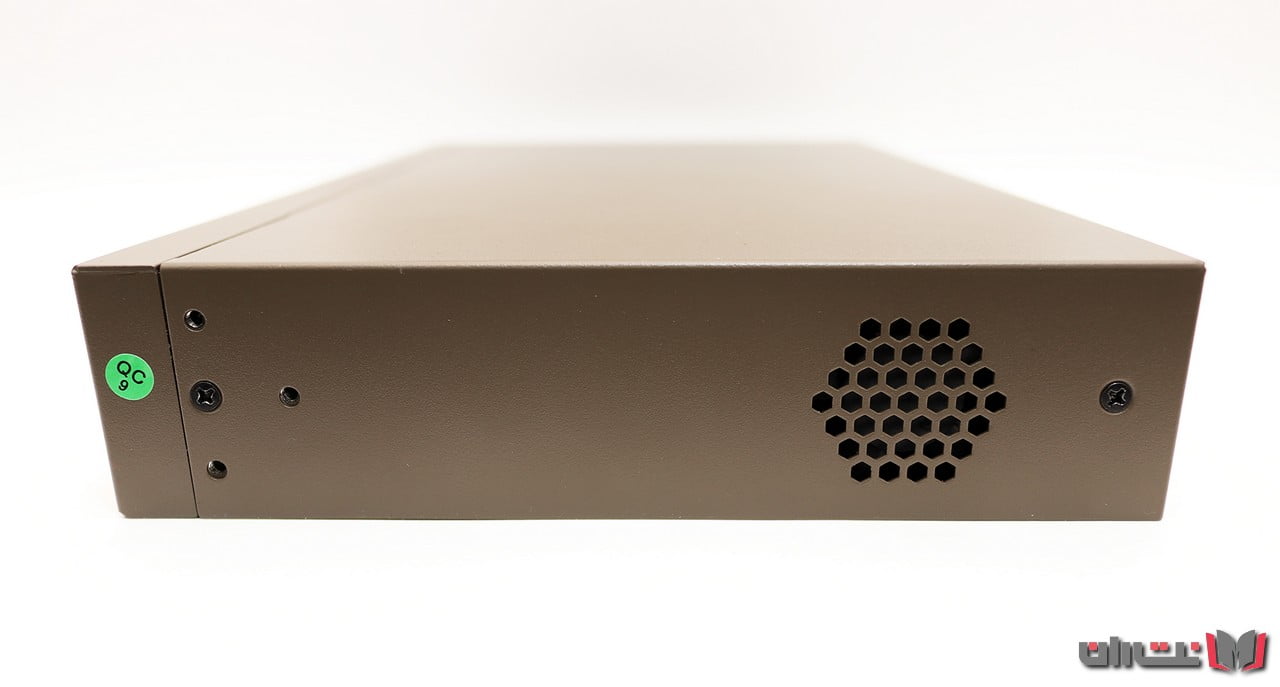

ابعاد سوییچ با توجه به دارا بودن 8 پورت LAN و دو عدد پورت SFP در سطح قابل قبولی ارزیابی می شود. آی پی کام از هر چهار طرف بدنه استفاده کرده و در بخش جلو به عنوان پر ترافیک ترین ناحیه بدنه شاهد حضور پورت های RJ-45 و SFP، کلید ریست و چراغ های نشانگر LED هستیم. در ناحیه پشت بدنه با ورودی برق به منبع تغذیه، کلید پاور و پیچ اتصال بدنه (Earth) وجود دارد. در نواحی کناری نیز یک عدد فن کوچک و شیار های لانه زنبوری برای تهویه هوای داخلی سوییچ تعبیه شدند.

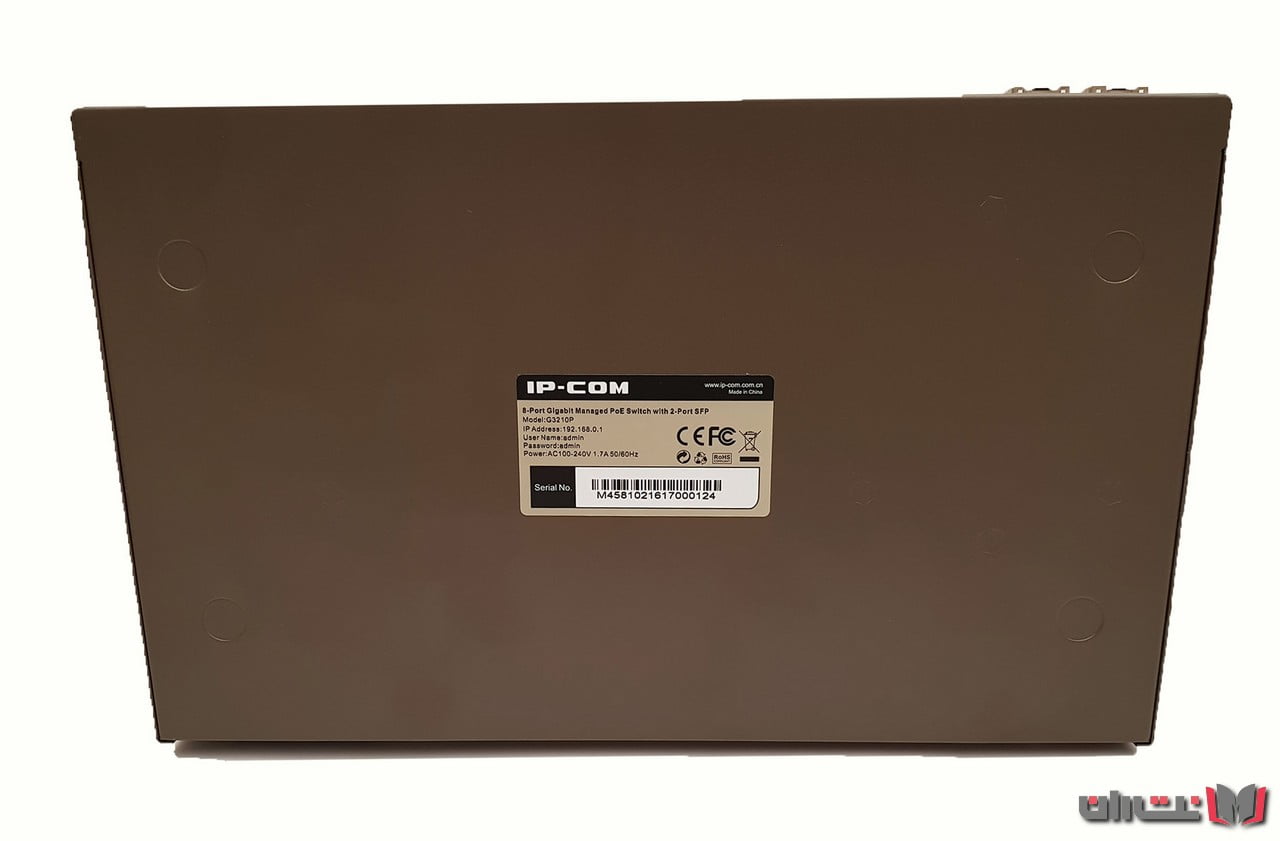

قاب دو تکه بدنه توسط 6 عدد پیچ به یکدیگر متصل شدند و باز و بسته کردن قاب به سادگی انجام می شود. رنگ در نظر گرفته شده توسط آی پی کام برای بدنه فلزی G3210P خاکی تیره است. البته رنگ فضای بیرونی بدنه به بخش داخلی آن سرایت نکرده و فلز خالص دیواره های داخلی را تحت پوشش خود قرار داده اند.

کیفیت ساخت سوییچ به طور کلی در سطح بسیار خوبی ارزیابی می شود و خیالتان از نظر دوام بدنه در طولانی مدت راحت است. طول سوییچ 294 میلی متر، عرض آن 178 میلی متر و ضخامت بدنه نیز 44 میلی متر است. تمام ابعاد، امکانات و کیفیت آلیاژ به کار رفته در تولید سوییچ IP-Com G3210P سبب شده تا وزن دستگاه رقم 1.8 کیلوگرم را روی ترازو نشان دهد.



مشخصات فنی

پیش از معرفی اجزای داخلی برد و بیان تجربه کار با سوییچ G3210P، مشخصات فنی آن را ارائه می دهیم.

·       سوییچ مدیریتی PoE

·       8 پورت LAN گیگابیتی با قابلیت Auto MDI/MDI-X

·       2 پورت SFP گیگابیتی سازگار با تجهیزات 100 مگابیتی

·       معماری سوییچ بر اساس روش Store-and-Forward

·       پهنای باند 14.88 مگاپکت بر ثانیه

·       جدول آدرس دهی 8K

·       بافر اشتراک گذاری داده به میزان 1.49 مگابیت بر ثانیه

·       کنترل جریان IEEE 802.3x

·       استاندارد PoE IEEE 802.3af/ at

·       خروجی منبع تغذیه PoE به ازای هر پورت 51 ولت / 40 وات

·       حداکثر محدوده برق PoE به میزان 115 وات

سوییچ مدیریتی آی پی کام G3210P یک سوییچ مدیریتی هوشمند است که 8 پورت گیگابیتی RJ-45 و 2 پورت 100 مگابیتی SFP دارد تا مجموعه ای کامل برای راه اندازی شبکه اداری کوچک فراهم سازد. هر هشت پورت LAN از قابلیت POE با استاندارد IEEE 802.3af/ at پشتیبانی می کنند. معماری سوییچ بر اساس روش Store-and-Forward انجام می شود که روشی مطمئن برای اساس بسته های داده به شمار می رود. در این روش، بسته های داده در بافر سوییچ ذخیره و پس از چک کردن آنها از نظر سلامت و عدم وجود خطای CRC به مقصد ارسال می شود. در صورتی که خطای CRC در یک یا چند بسته داده محرز شود، سوییچ عملیات انتقال یا Forward آنها را لغو می کند.

آی پی کام با بهره گیری از بافر اشتراک گذاری به میزان 1.49 مگابیت بر ثانیه، شرایط را برای پیاده سازی معماری Store-and-Forward فراهم می سازد. کنترل جریان به دو صورت Full-Duplex و Half-Duplex تحت استاندارد IEEE802.3x صورت می پذیرد که استانداری متداول در میان سوییچ های مشابه با G3210P به شمار می رود.

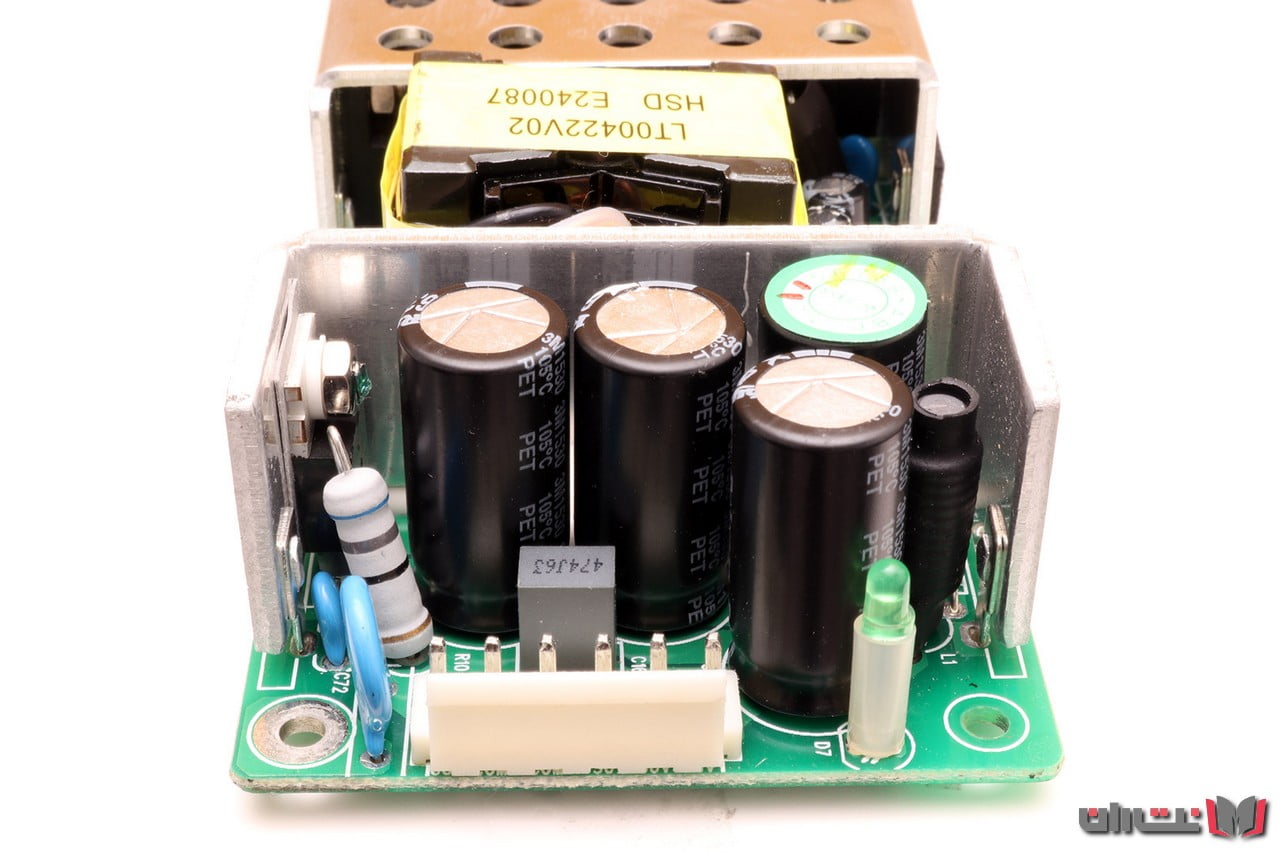

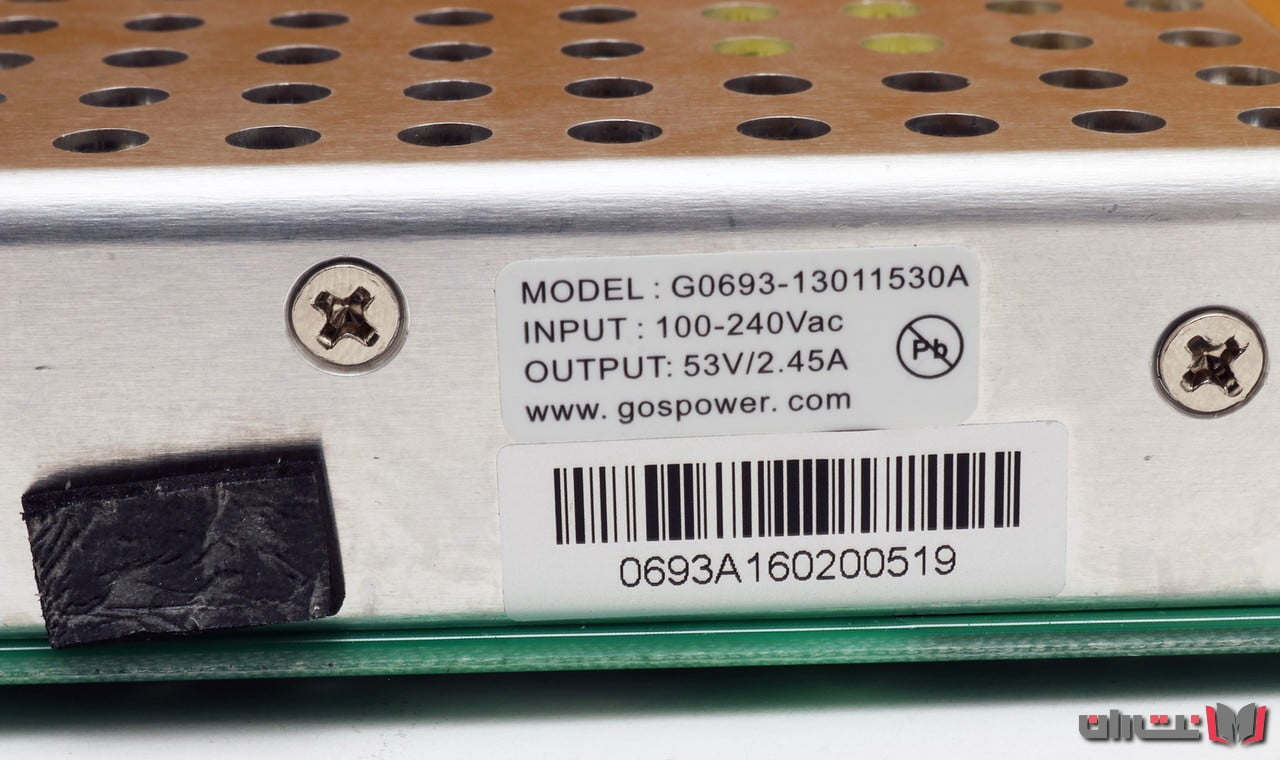

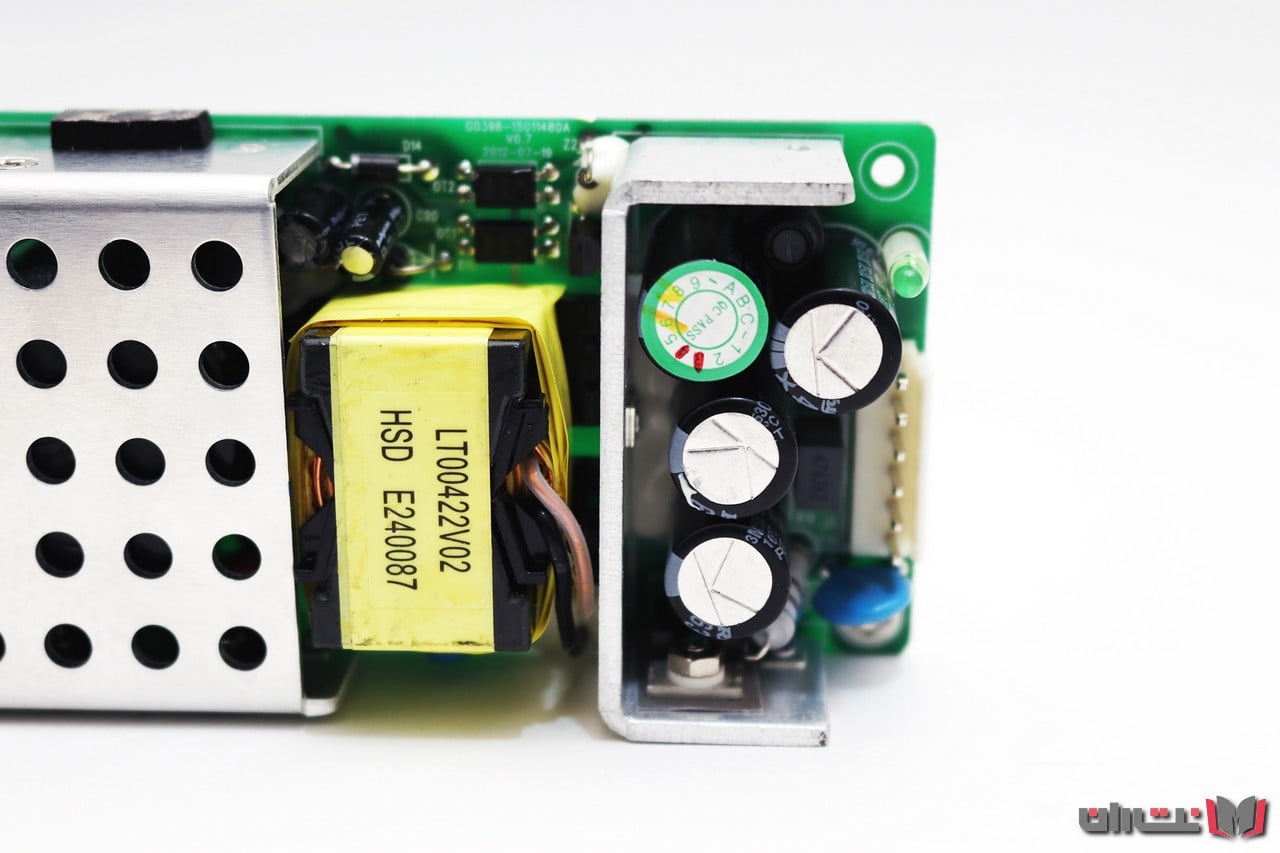

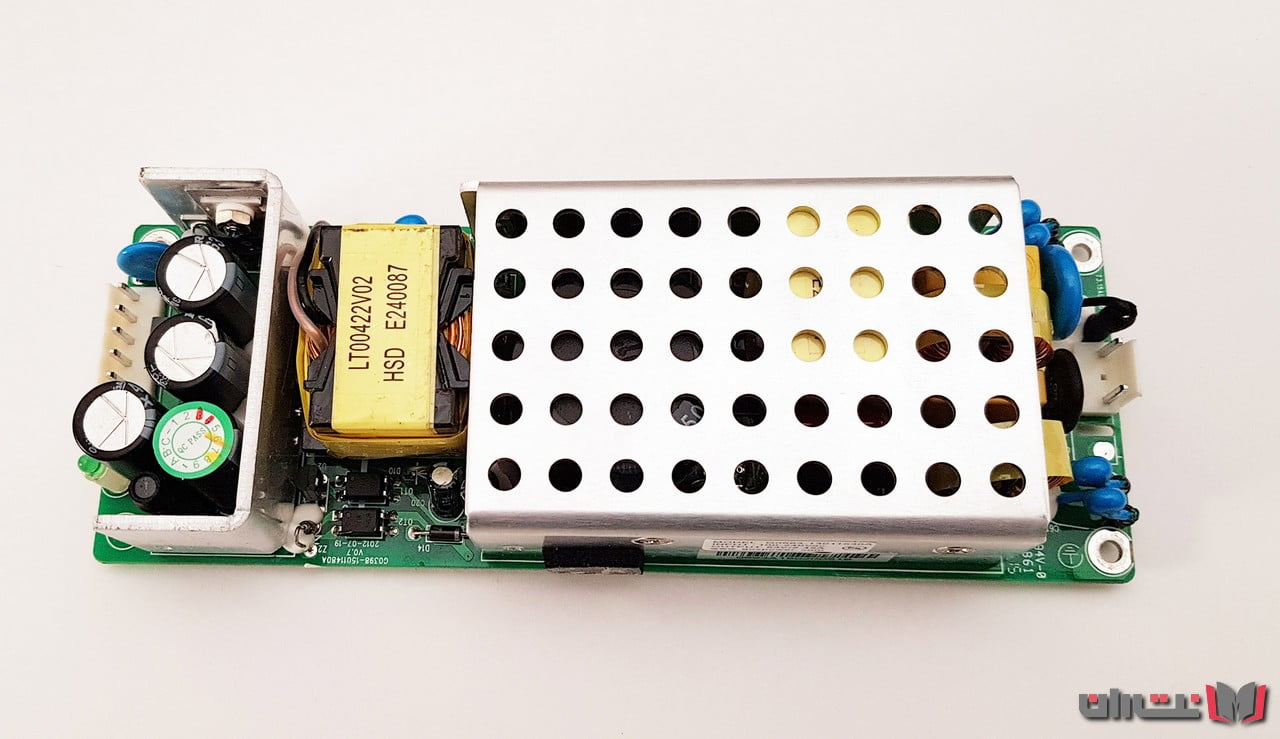

خروجی منبع تغذیه End-Span به کار رفته در سوییچ آی پی کام به ازای هر پورت POE برابر با ولتاژ 51 ولت و توان 40 وات است. حداکثر محدوده برق POE که توسط منبع تغذیه تامین می شود، عدد 115 وات ساعت را نمایش می دهد.

زمان راه اندازی و آماده به کار سوییچ G3210P در سطح قابل قبولی ارزیابی می شود و به این ترتیب می تواند در زمانی مناسب شبکه شما را در دسترس کاربران قرار دهد. همانطور که در بخش طراحی ظاهری اشاره کرده بودیم، سوییچ آی پی کام به یک کلید ریست در پنل جلو مجهز است که عملکردی دو گانه دارد. در صورتی که کلید ریست را کمتر از 5 ثانیه بفشارید، دستگاه به حالت راه اندازی مجدد می رود و در سریع ترین زمان ممکن آماده به کار می شود.

اما در صورت فشردن کلید ریست بیش از 5 ثانیه، سوییچ به تنظیمات دیفالت کارخانه باز می گردد. البته در این شرایط زمان راه اندازی سوییچ اندکی طولانی تر می شود و تمامی تنظیمات اعمال شده توسط شما از بین می رود.



اجزای داخلی

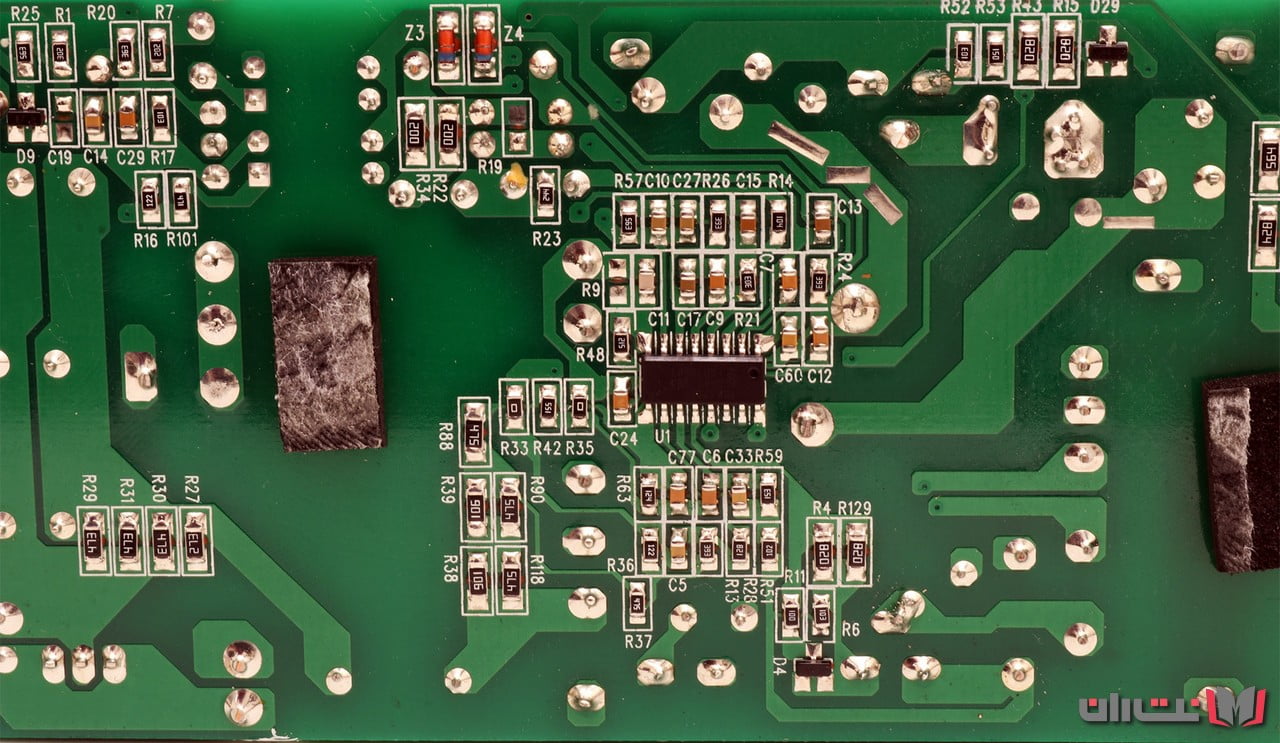

پس از باز کردن قاب سوییچ و مشاهده اجزای مختلف به کار رفته در مدار اصلی، به معرفی هر کدام از انها می پردازیم. ابتدا باید به این نکته اشاره کنیم که سوییچ مورد بررسی ما از چیپ ست ساخت Broadcom بهره می برد، اما به دلیل نحوه اتصال هیت سینک بزرگ به کار رفته با برد اصلی دستگاه، امکان جداسازی و مشاهده مدل دقیق آن وجود نداشت.



JWD DG48203G

فیلتر شبکه گیگابیتی ساخت کمپانی JWD که یک نوع مبدل شبکه به شمار می آید و کاربرد پر اهمیتی در تجهیزات شبکه دارد.



ADUM 1301 AWRZ

چیپ ایزوله ساز دیجیتال با قابلیت ایزوله سازی ولتاژ به میزان 2.5 کیلو ولت و ولتاژ کاری 2.7 تا 5.5 ولت قادر به انتقال نرخ داده 1مگابیت بر ثانیه است.



EthronTech EM6AB160TSD-5G

چیپ حافظه SDRAM از نوع DDR با ظرفیت 512 مگابیت که از تجمیع 16 چیپ 32 مگابیتی تشکیل می شود. ولتاژ کاری این چیپ 2.5 ولت و دارای 66 پایه برای اتصال به برد است.



MXIC MX29GL128F

حافظه فلش با ظرفیت 128 مگابیت ساخت شرکت ماکرونیکس اینترنشنال



MAXIM 5980G

کنترلر POE سازگار با استاندارد IEEE 802.3at/af و قابلیت کار برای تامین توان 70 وات به ازای هر پورت POE که در محدوده دمای منفی 40 تا مثبت 105 درجه سانتی گراد قادر فعالیت است.



Snow Fan YY4020L12B

فن کوچک سوییچ با ولتاژ کاری 12 ولت و شدت جریان بسیار ناچیز 0.09 آمپر ساخت شرکت Snow Fan

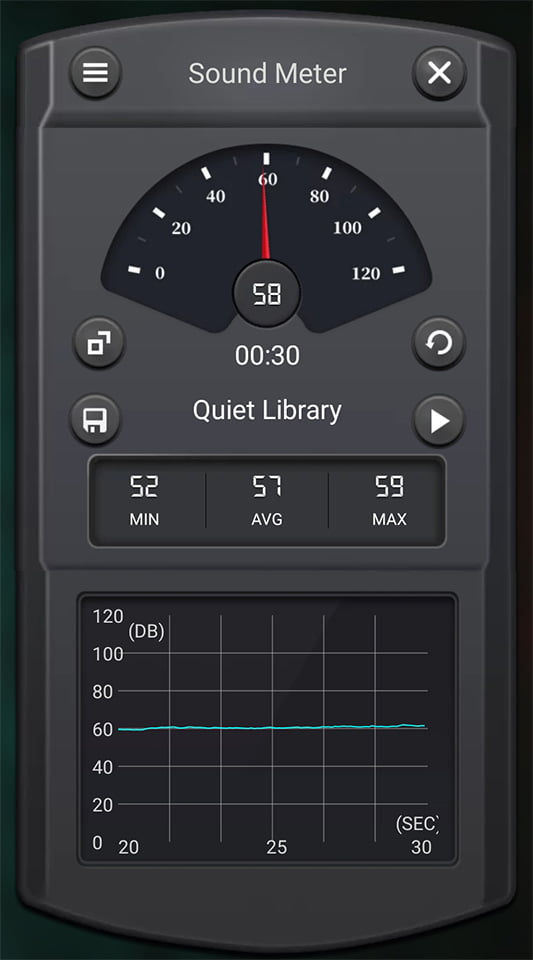

پس از روشن کردن سوییچ، فن دستگاه به مدت کوتاهی تا پیش از راه اندازی کامل با سرعت به نسبت کند شروع به چرخش می کند و پس از راه اندازی کامل، بر سرعت فن افزوده می شود. با این وجود، میزان نویز آن در دراز مدت آزار دهنده نیست و به سادگی در صدای محیط گم می شود. البته در صورتی که سوییچ را در فاصله نزدیکی نسبت به خود قرار دهید، به طور حتم نویز فن شما را آشفته می کند.



اکنون زمان آن فرا رسیده تا وارد پنل ادمین سوییچ شویم تا امکانات موجود را بررسی کنیم.



در نهایت سوییچ شبکه IP-COM G3210P موفق به کسب اوارد Editor`s Choice (انتخاب سردبیر) از مجله خبری نت ران شد.
