پچ پنل نگزنس 24 پورت Cat6 UTP Loaded

بررسی پچ پنل نگزنس 24 پورت Cat6 UTP

این پچ پنل 24 پورت است بدین معنی که می توان 24 کیستون شبکه را بر روی آن نصب کرد. کیستون های این پچ پنل نگزنس با پارت نامبر N420.660 دارای استاندارد Cat6 هستند بنابراین از سرعت 1 گیگابیت بر ثانیه و پهنای باند 250 مگاهرت پشتیبانی می کنند.

این کیستون ها از نوع بدون شیلد یا UTP هستند و نمی توانند نویز و تداخل های الکترومغناطیسی را به خوبی حذف کنند. پچ پنل 24 پورت UTP نگزنس مخصوص تجهیزات شبکه UTP است، اما در صورت استفاده از تجهیزات FTP یا SFTP هم مشکلی اساسی به وجود نمی آید. اشکال این کار این است که پچ پنل UTP قادر به حذف نویز نیست و حتی در صورتی که سایر تجهیزات شما از نوع FTP یا SFTP باشند، باز هم شبکه شما تحت تأثیر نویز قرار خواهد داشت. علاوه بر این بهتر است در کنار این پچ پنل شبکه از کابل شبکه نگزنس استفاده شود زیرا بیشترین سازگاری را با محصولات نگزنس دارد.

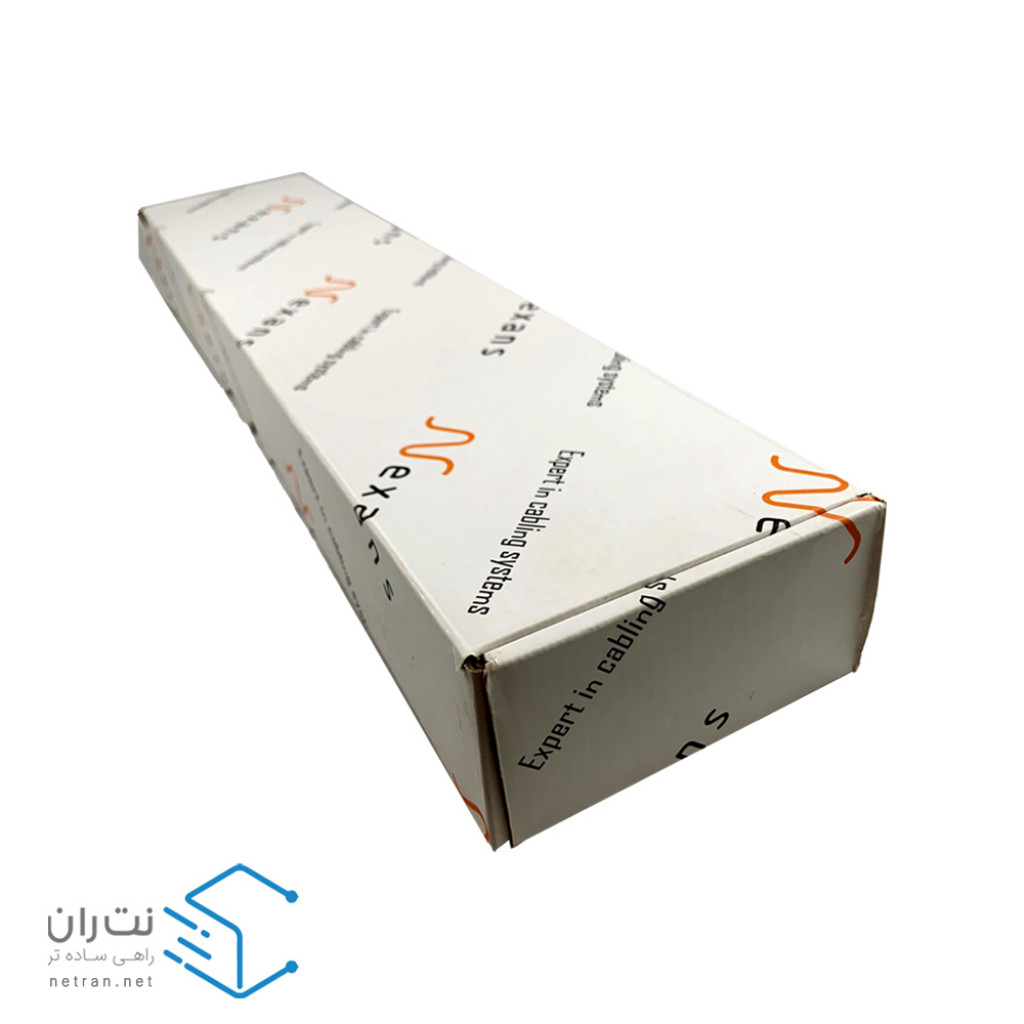

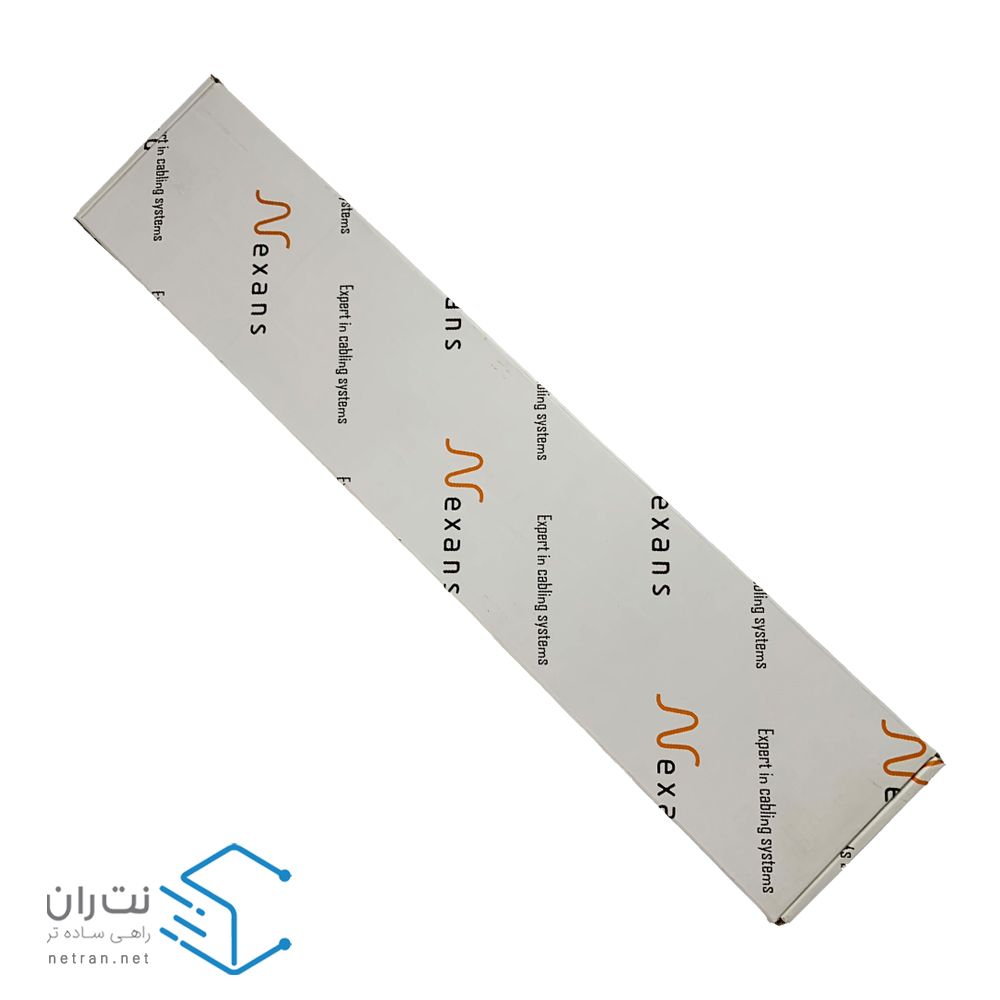

پچ پنل نگزنس 24 پورت Cat6 UTP در کارتن های سفیدی عرضه می شود که لوگوی نگزنس بر روی آن چاپ شده است. بسته بندی این محصول شامل دو کارتن است که در یکی از آنها فریم پچ پنل و در دیگری کیستون های آن قرار دارد. درون بسته اول فریم پچ پنل، پیچ و مهره برای نصب آن بر روی رک و راهنمای نصب فریم قرار داده شده اند. در کارتن دیگر 24 عدد کیستون و راهنمای اتصال کابل شبکه به کیستون (کیستون زدن یا پانچ کردن کیستون) قرار داده شده است.

در ادامه هر کدام از این محتویات را بررسی خواهیم کرد:

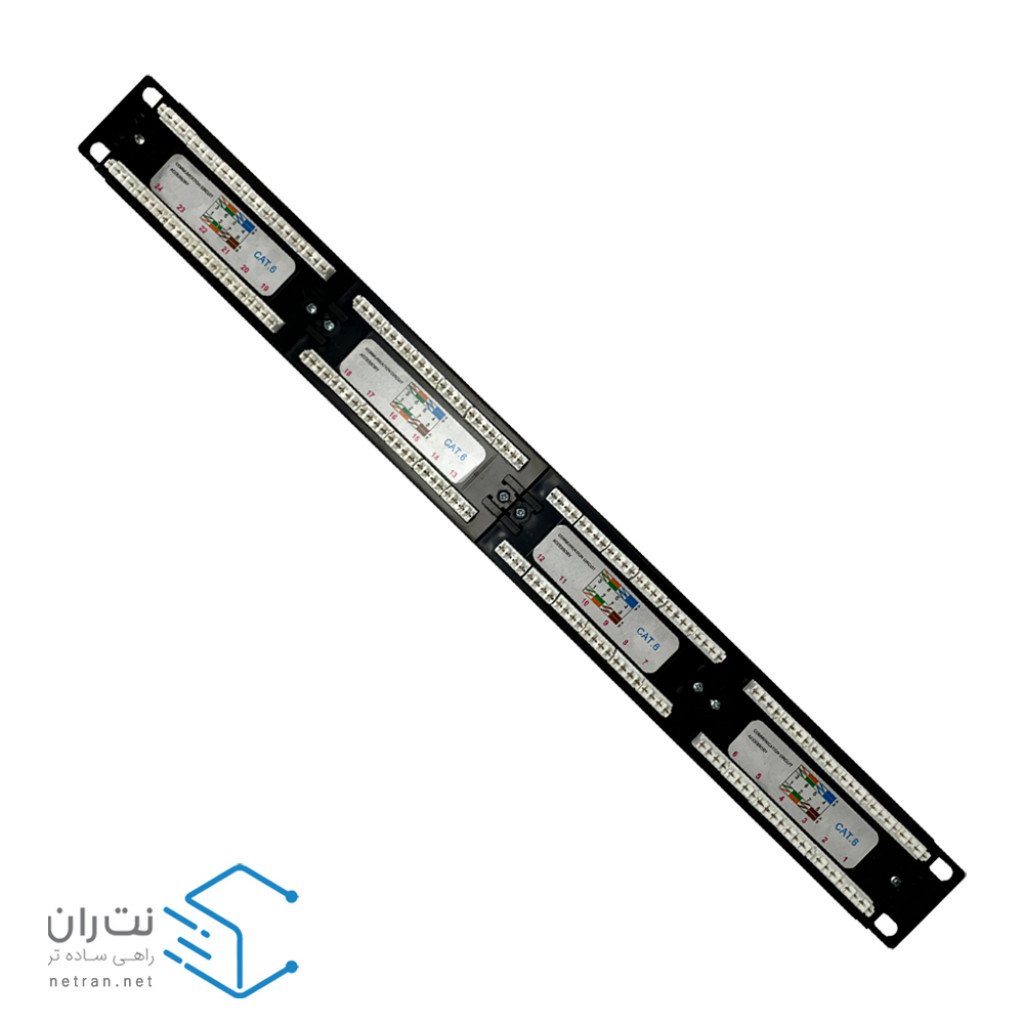

فریم پچ پنل: این فریم تمام فلزی و از جنس فلز آلومنیوم است و استحکام بالایی دارد. در قسمت عقب این پچ پنل زائده های T-شکلی وجود دارند که به منظور مرتب سازی و مدیریت کابل های شبکه تعبیه شده اند.

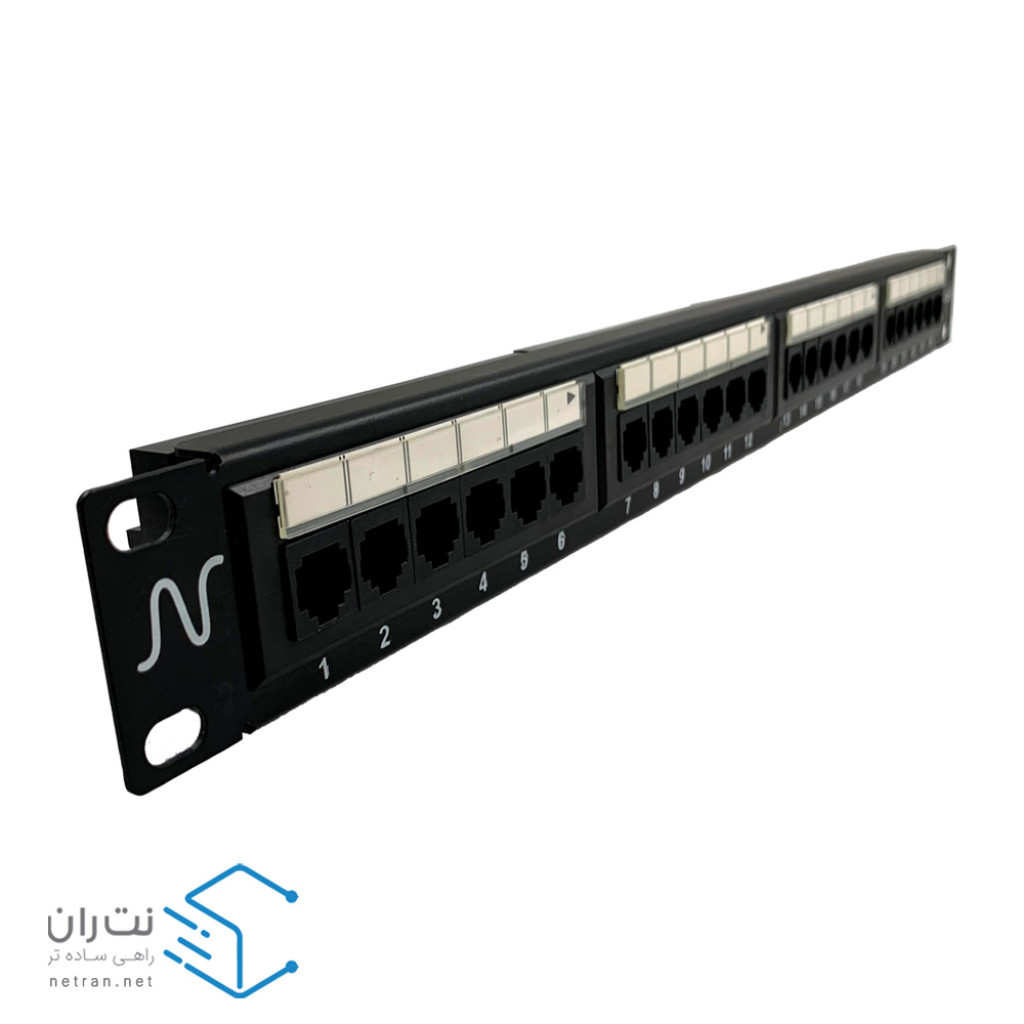

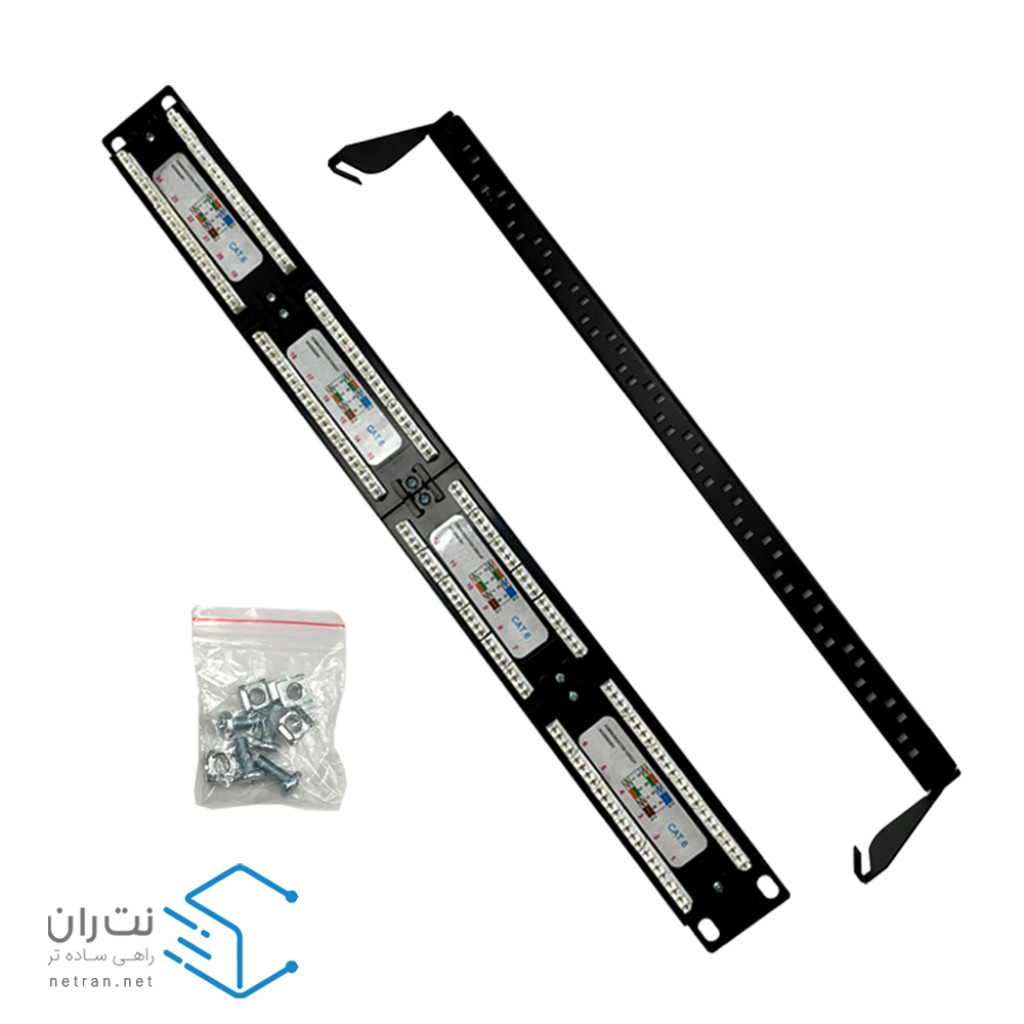

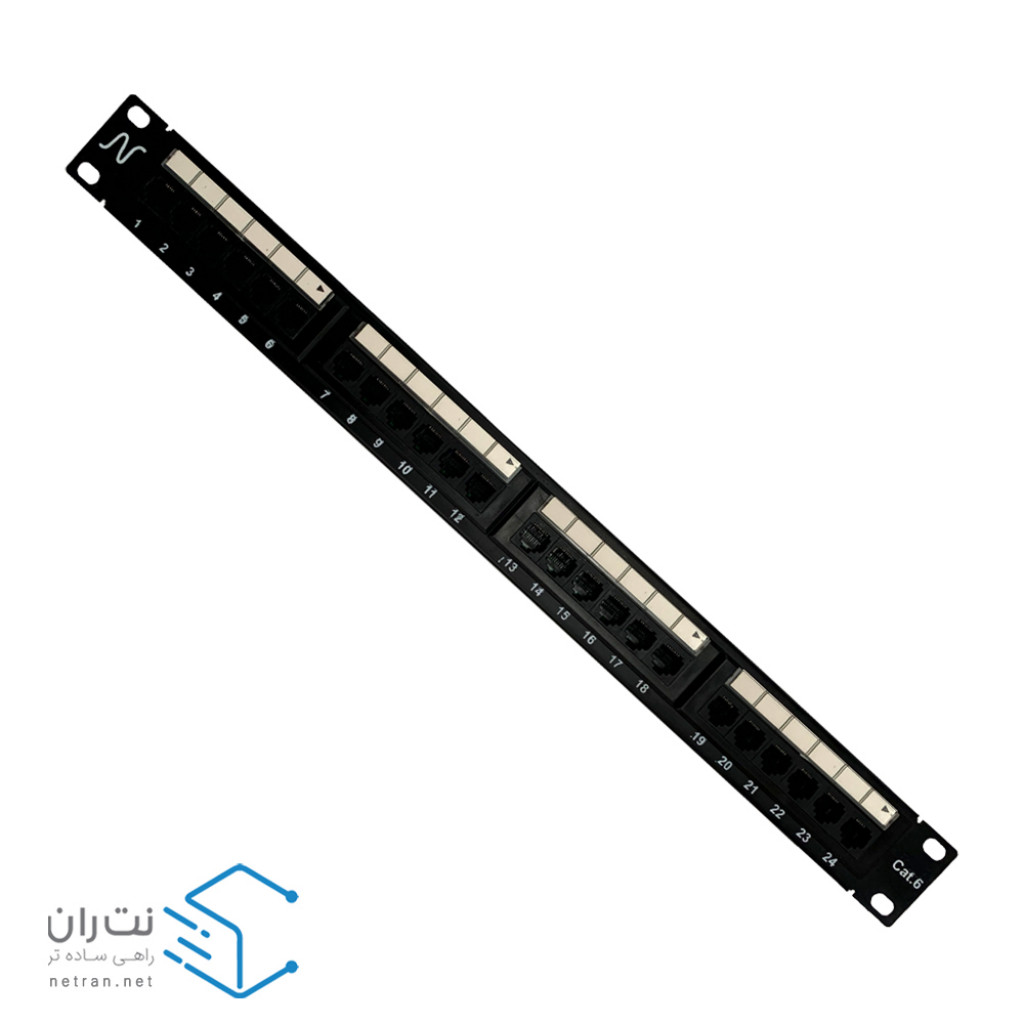

در قسمت جلوی این فریم درپوش هایی پلاستیکی جهت محافظت از پورت ها قرار داده شده است. درون بسته بندی فریم پچ پنل نگزنس 4 عدد پچ و مهره جهت نصب فریم بر روی رک شبکه وجود دارند. این فریم پچ پنل دارای استاندارد 19 اینچی است و می توان از آن در پچ پنل های SFTP نگزنس نیز استفاده کرد.

کیستون: کیستون هایی که درون یک بسته بندی جداگانه قرار دارند طوسی رنگ هستند و هر کدام از آن ها درون یک کیسه پلمپ شده پلاستیکی قرار دارند. درون این بسته بندی 24 کیستون شبکه بدون شیلد یا UTP قرار داده شده است.

کیستون های UTP نگزنس از دو قسمت تشکیل می شوند، قسمت اصلی کیستون و یک قسمت پلاستیکی که به منظور پانچ کردن کابل بر روی کیستون استفاده می شوند. برای اتصال کابل شبکه به این کیستون ها به یک آچار پانچ نیاز دارید اما این کار به سادگی صورت می پذیرد (در راهنمای موجود در بسته آموزش داده شده است). می توان بدون آچار و به صورت دستی هم این کار را انجام داد اما انجام آن دشوار است. این کیستون ها را می توان در پچ پنل ها و ترانکینگ ها نصب کرد.

راهنمای نصب فریم پچ پنل: در راهنمای نصب پچ پنل نگزنس 24 پورت Cat6 UTP شیوه نصب پچ پنل بر روی رک و مرتب کردن کابل های شبکه توضیح داده شده است.

راهنمای پانچ کردن کیستون: در این راهنما شیوه اتصال کابل شبکه به کیستون (کیستون زدن یا پانچ کردن کیستون) با استفاده از آچار پانچ در 10 مرحله آموزش داده شده است.
