پچ پنل لگراند 24 پورت Cat6 SFTP - مدل: 033563

بررسی پچ پنل لگراند Cat6 SFTP با 24 پورت و کیستون

پچ پنل لگراند Cat6 SFTP با 24 پورت و کیستون از تجهیزات شبکه شرکت مشهور فرانسوی لگراند (از بزرگترین تولیدکنندگان تجهیزات پسیو شبکه) است. این پچ پنل 24 پورت است بدین معنی که می‌توان 24 کیستون شبکه را بر روی آن نصب کرد. کیستون‌های این محصول دارای استاندارد Cat6 هستند بنابراین از سرعت 1 گیگابیت بر ثانیه و پهنای باند 250 مگاهرت پشتیبانی می‌کنند. این کیستون‌ها از نوع شیلد و فویل‌دار یا SFTP هستند و نویز و تداخل‌های الکترومغناطیسی را به خوبی حذف می‌کنند. این پچ پنل مخصوص تجهیزات شبکه SFTP است، اما در صورت استفاده از تجهیزات FTP یا UTP هم مشکلی اساسی به وجود نمی‌‌آید. بهتر است در کنار این محصول از کابل شبکه لگراند استفاده شود زیرا بیشترین سازگاری را با محصولات لگراند دارد.

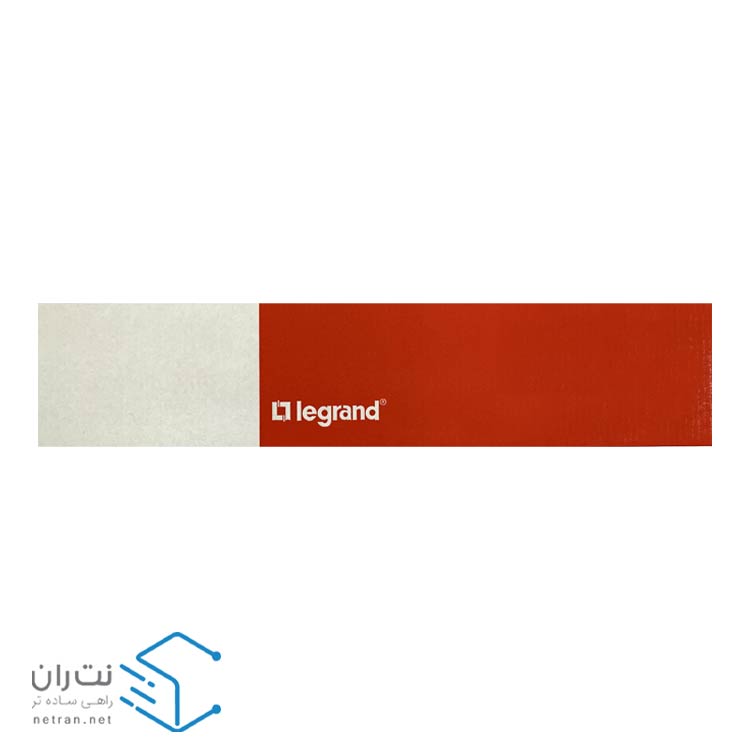

نوع بسته بندی پچ پنل 24 پورت SFTP لگراند کارتنی است و مانند سایر تجهیزات شبکه لگراند رنگ بسته بندی آن سفید و قرمز است.

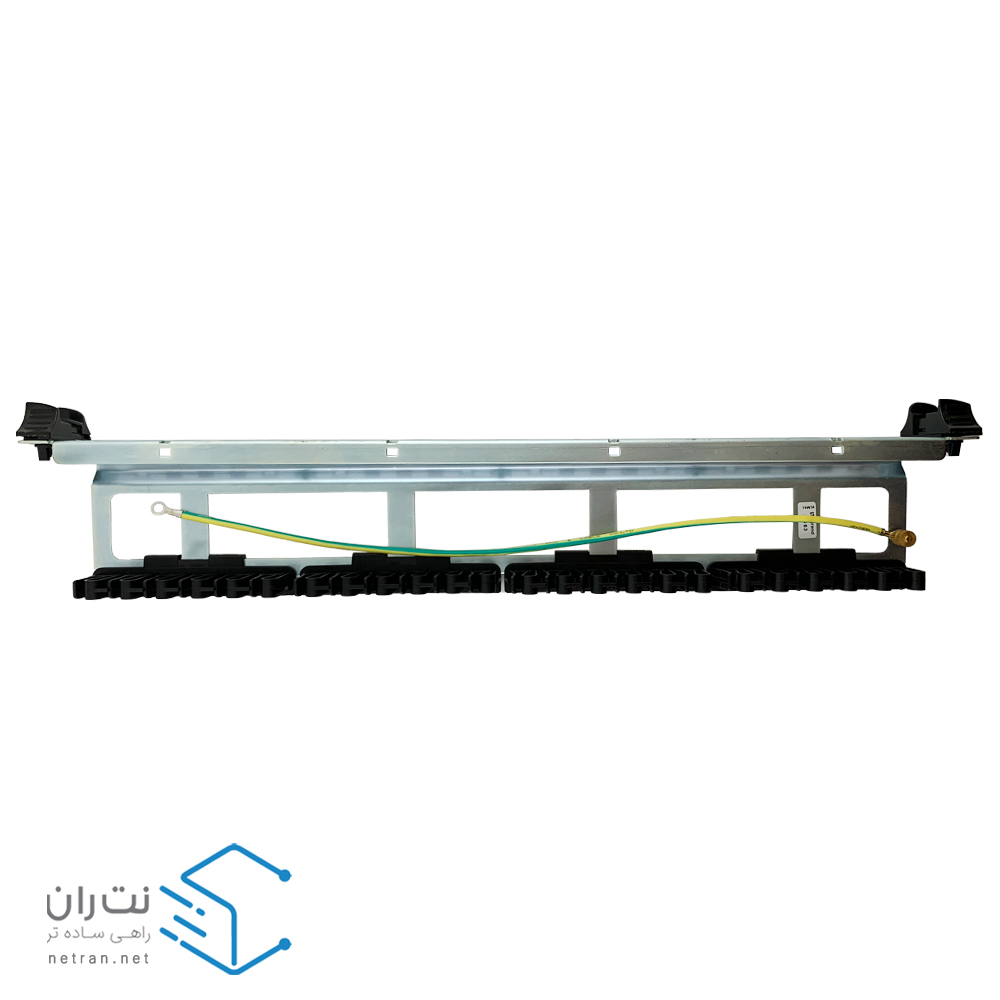

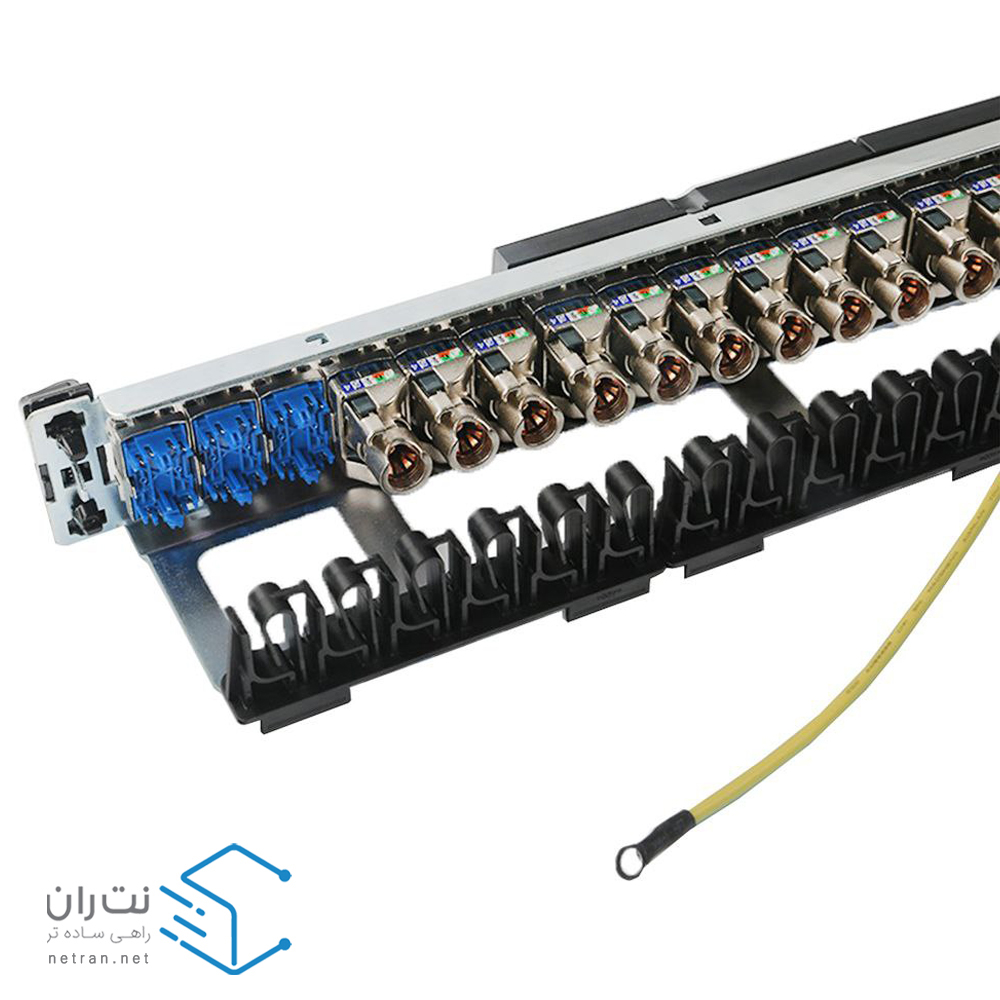

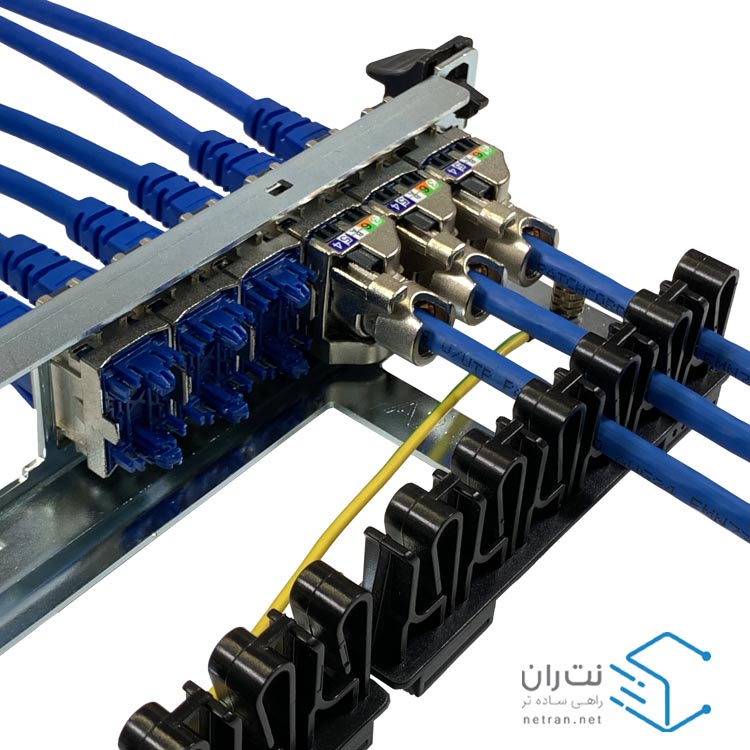

فریم فلزی پچ پنل: این فریم از جنس فلز آلومنیوم و از استحکام بالایی برخوردار است. در پشت این پچ پنل یک بخش پلاستیکی وجود دارد که جهت مدیریت و مرتب سازی کابل‌های شبکه تعبیه شده است و نظم بسیار خوبی به کابل کشی می‌دهد (در بسیاری از پچ پنل‌ها این قسمت وجود ندارد).

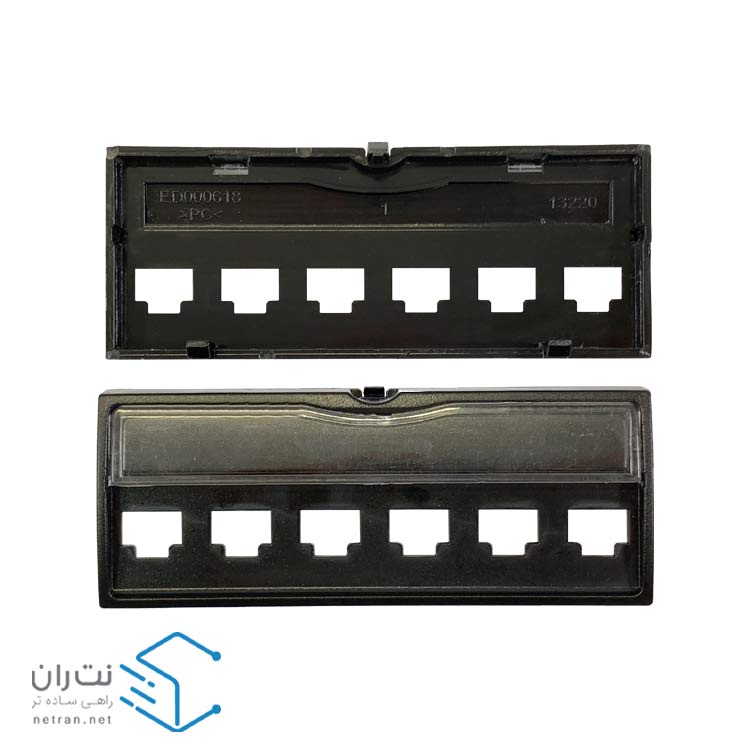

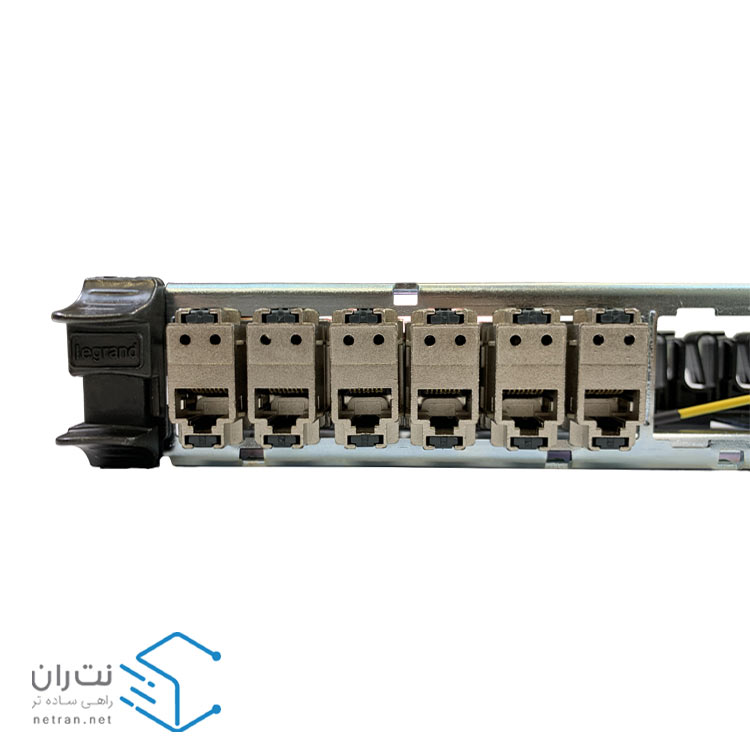

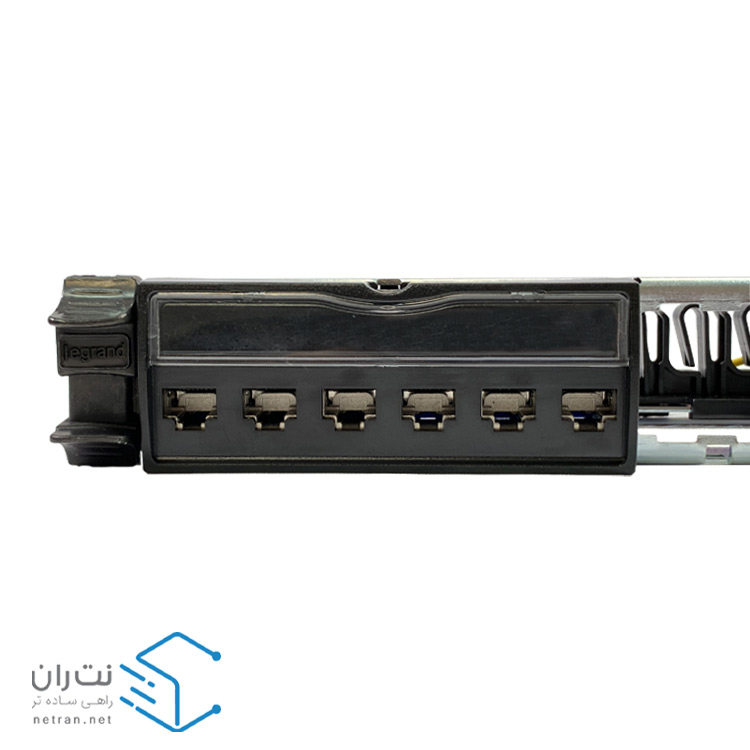

قسمت جلوی این فریم از چهار قسمت تشکیل شده است که بر روی هرکدام از آن ها یک فیس پلیت قرار می گیرد. همچنین در گوشه‌های این فریم دو عدد گیره فلزی سیاه قرار دارد که بدون نیاز به هیچ گونه پیچ و مهره‌ای، پچ پنل لگراند را به رک شبکه متصل می‌کند. این فریم دارای استاندارد 19 اینچی است.

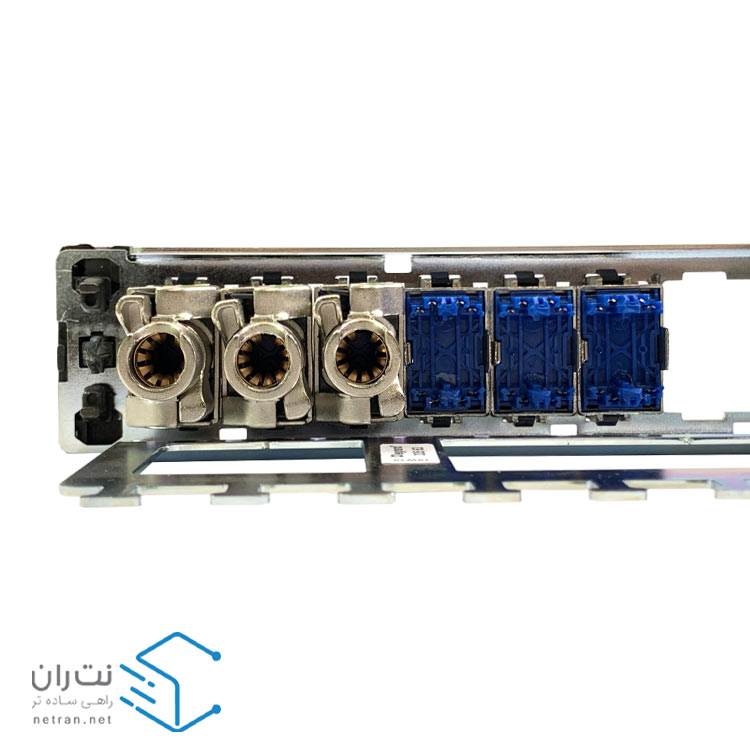

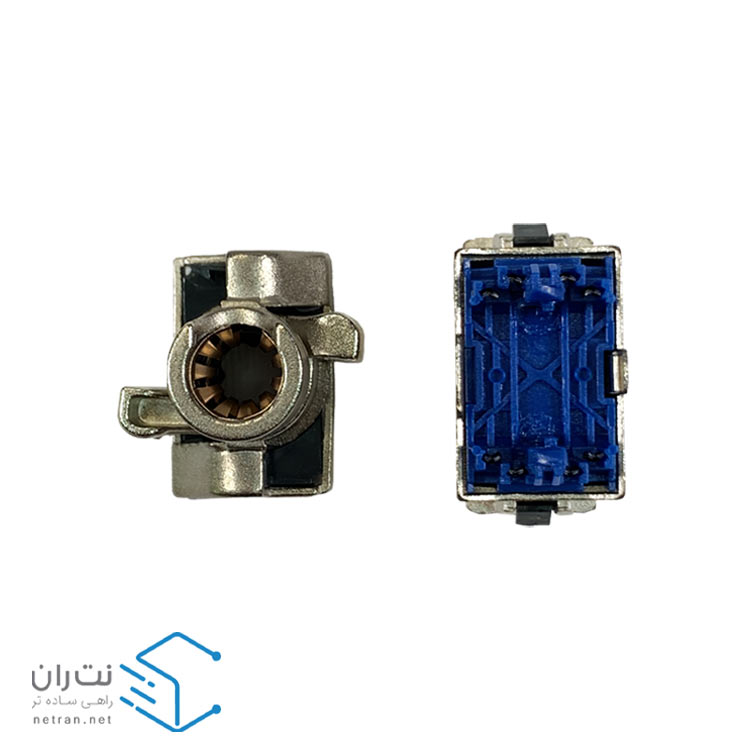

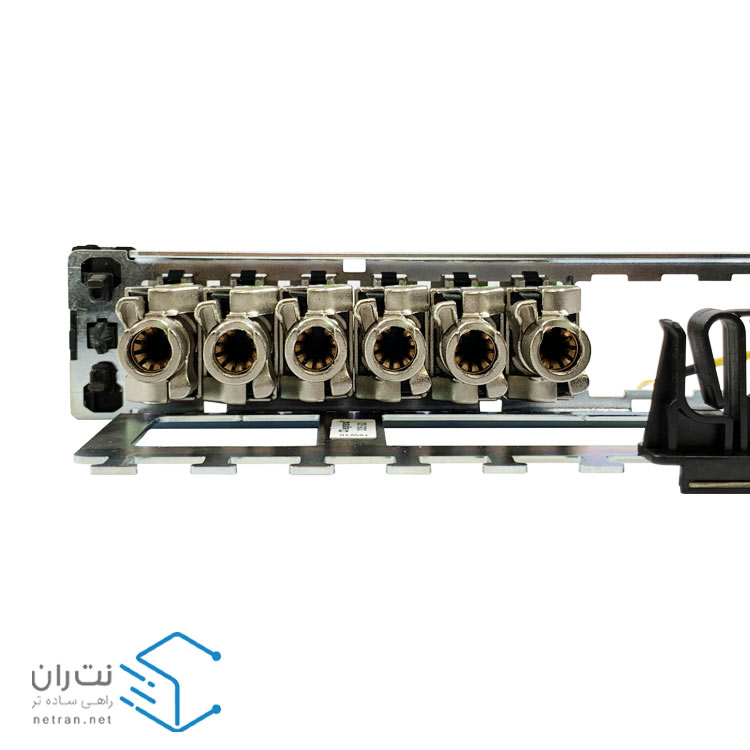

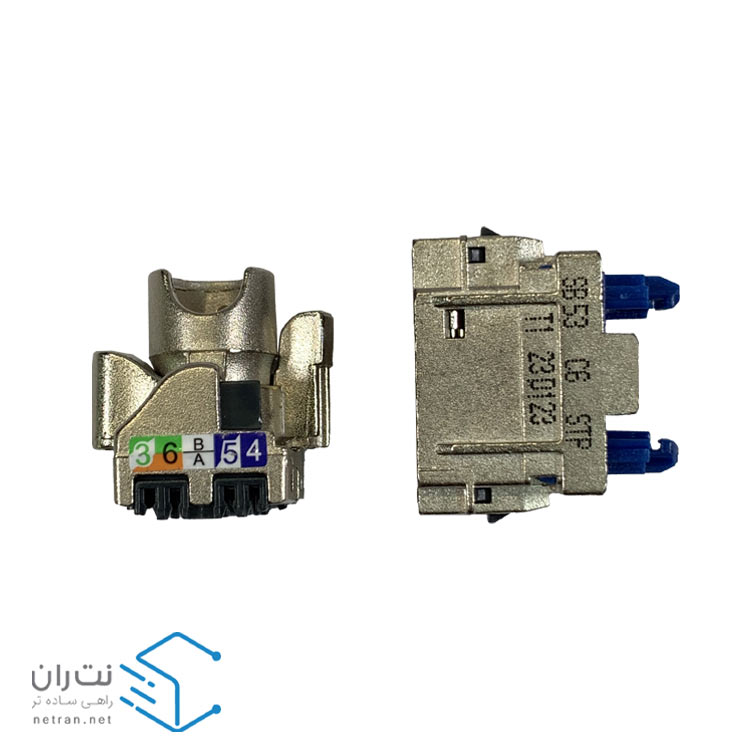

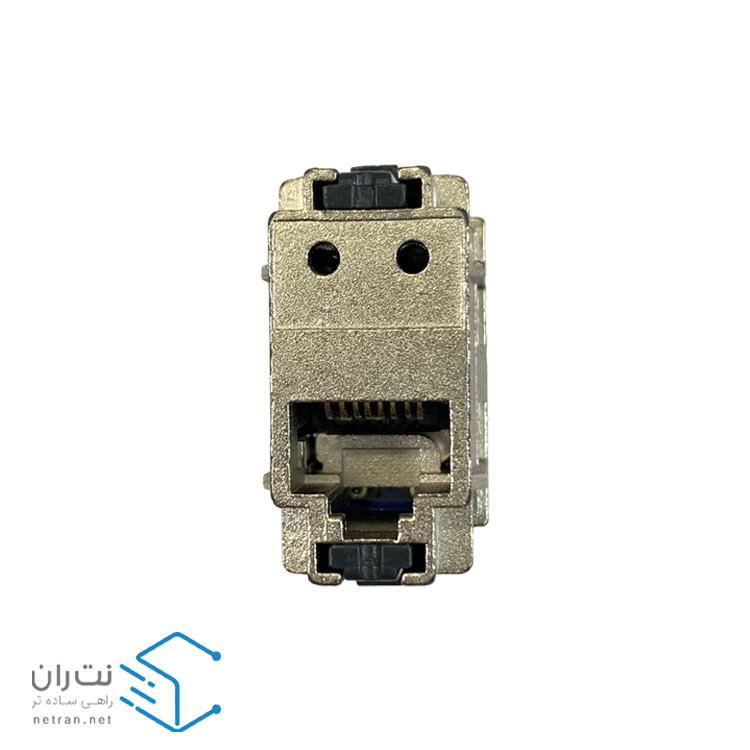

کیستون: کیستون‌هایی که درون این بسته‌بندی قرار دارند از دو قسمت جلویی و قسمت قفل شونده تشکیل می‌شوند. کیستون‌های SFTP در این پچ پنل به صورت فلزی هستند که قابلیت قفل شوندگی دارند و می‌توان آن‌ها را بدون استفاده از ابزار به راحتی به کابل شبکه متصل کرد. شیوه نصب این کیستون به کابل شبکه در راهنمای نصب پچ پنل به صورت تصویری آموزش داده شده است.

راهنمای نصب پچ پنل لگراند 24 پورت Cat6 SFTP را در شکل‌های زیر مشاهده می‌کنید. در این راهنما شیوه لخت کردن کابل‌های شبکه، شیوه نصب کیستون‌ها بر روی پچ پنل و شیوه اتصال کابل شبکه به کیستون (کیستون زدن یا پانچ کردن کیستون) آموزش داده شده است.

برچسب شماره: به منظور شماره گذاری و مدیریت پورت ها برچسب شماره هم درون این بسته بندی قرار دارد.  این شماره گذاری‌ها در زیر قسمت شفاف فیس پلیت قرار می‌گیرند و دارای 6 رنگ مختلف هستند. تصویر این برچسب ها در شکل زیر مشاهده می‌کنید.

پچ پنل لگراند 24 پورت Cat6 SFTP به گونه‌ای ساخته شده است که باید هر قسمت از آن را به صورت جداگانه بر روی آن نصب کرد.
