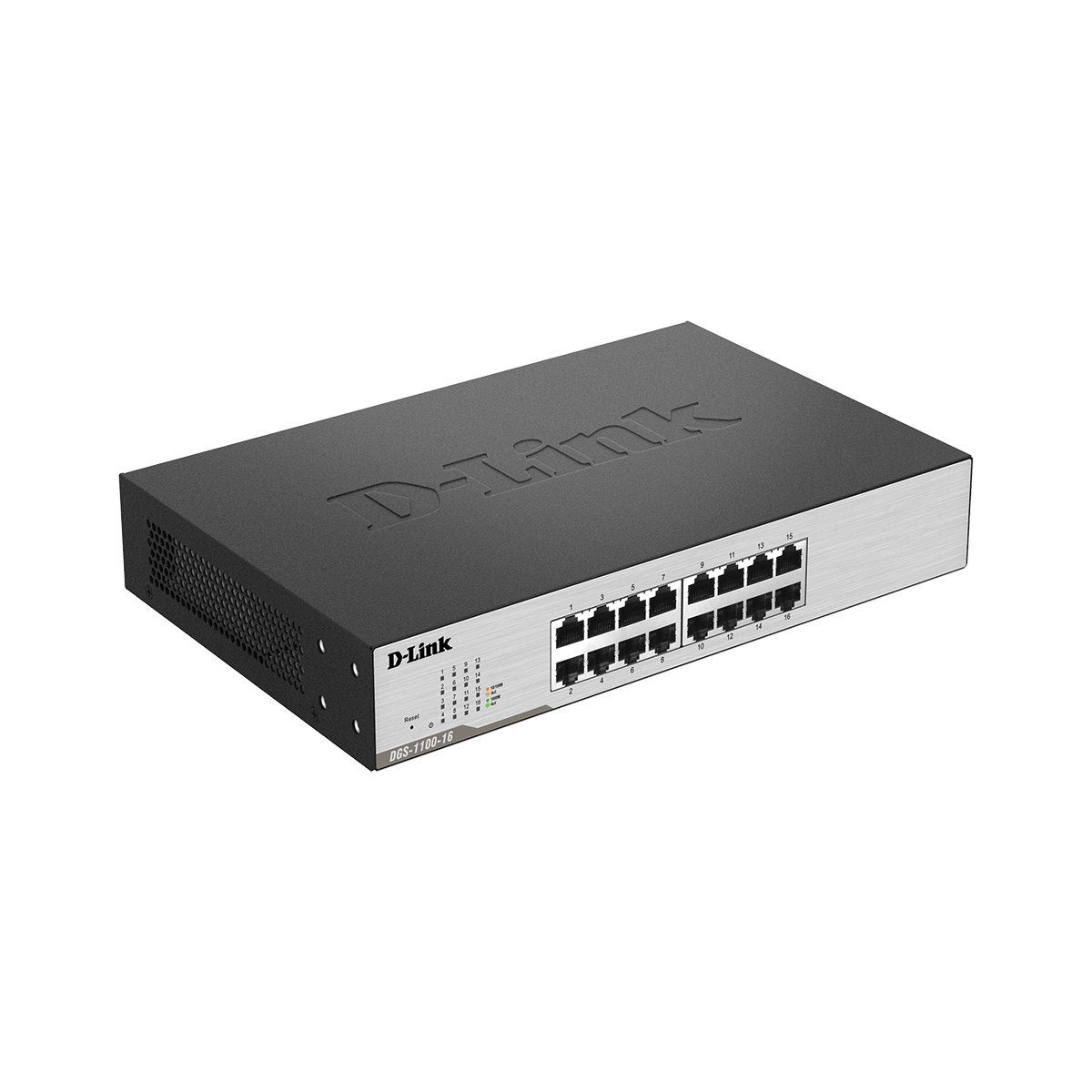

نقد و بررسی سوئیچ مدیریتی 16 پورت دی لینک مدل DGS-1100-16
سوییچ‌های شبکه در انواع مختلفی برای گسترش شبکه سیمی، استفاده شده و از ظرفیت‌های متفاوتی برخوردارند. سوئیچ مدیریتی 16 پورت دی لینک مدل DGS-1100-16 محصولی از برند معروف «دی لینک» بوده که در ابعاد 280x 180x 44 میلی‌متر ساخته شده است. این سوییچ فن ندارد و این باعث حذف سر و صدای اضافی در هنگام فعالیت آن خواهد شد. این دستگاه از رابط کاربری کاملی (بر اساس وب) برای مدیریت جامع پورت‌ها بهره برده و برای شرکت‌های تجاری طراحی شده است. پشتیبانی و مدیریت 128 VLAN (لن مجازی) از ویژگی‌های قابل توجه این سوییچ محسوب می‌شود.
سوییچ مدیریتی هوشمند دی لینک مدل DGS-1100-16 به 16 پورت RJ-45 با قابلیت Auto MDI/MDIX مجهز شده است. این قابلیت باعث می‌شود که پورت‌های سوییچ را با هر نوع کابل اترنتی به هر دستگاهی با پورت اترنت متصل کرد. پورت‌های این سوییچ با پشتیبانی از استاندارد 802.3ab سرعتی 1000 مگابیت در ثانیه‌ای دارند. این سوییچ در حالت آماده به کار، 3.4 وات و در حالت حداکثری، 10.1 وات برق مصرف می‌کند. حداکثر اتلاف حرارتی در این دستگاه 34.46 BTU در ساعت است و دمای مناسب برای فعالیت آن، بین -5 تا 50 درجه سانتی‌گراد است.
